HASL सरफेस फ़िनिश FR4 6 परत पीसीबी बोर्ड कॉपर मोटाई 8OZ
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | JIETENG |
| प्रमाणन | ISO/TS16949/RoHS/TS16949 |
| मॉडल संख्या | FR4 |
| न्यूनतम आदेश मात्रा | बातचीत योग्य |
| मूल्य | negotiable |
| पैकेजिंग विवरण | खाली गत्ते का डिब्बा, निर्वात पैक |
| प्रसव के समय | 5-8 कार्य दिवस |
| भुगतान शर्तें | बातचीत योग्य |
| आपूर्ति की क्षमता | 360000 वर्ग मीटर/वर्ष |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| बोर्ड की मोटाई | 3.0 मिमी | तांबे की मोटाई | 8 औंस |
|---|---|---|---|
| परत | 6परत | सामग्री | FR4 |
| मिन। छेद का आकार | 0.2 मिमी | मिन। पंक्ति रिक्ति | 0.1 मिमी |
| Min. मिन। line width रेखा की चौडाई | 0.1 मिमी | प्रोडक्ट का नाम | हाइब्रिड सर्किट बोर्ड |
| सिल्कस्क्रीन रंग | सफ़ेद | मिलाप मुखौटा रंग | लाल |
| सतह खत्म | एच.एस.एल | ||
| प्रमुखता देना | FR4 6 परत पीसीबी बोर्ड,HASL 6 परत पीसीबी बोर्ड,8OZ कॉपर FR4 पीसीबी बोर्ड |
||
उत्पाद विवरण

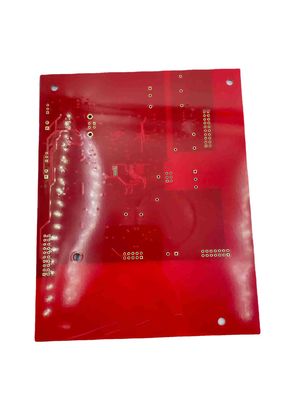

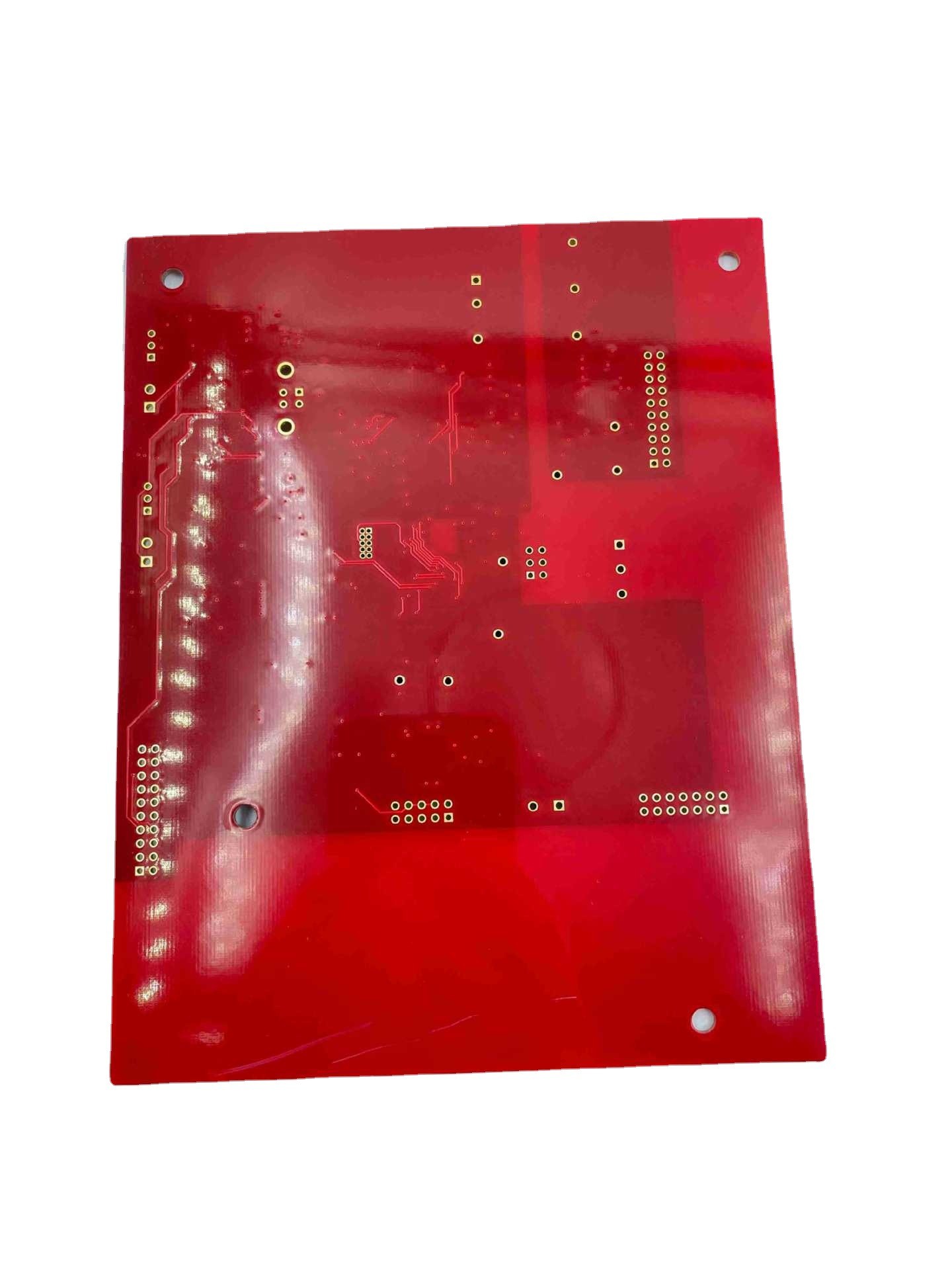

6-परत बोर्ड की मोटाई 3.0MM तांबे की मोटाई 8OZ सतह स्प्रे टिन
बोर्ड की मोटाई 3.0MM है, जो मानक पीसीबी की तुलना में अपेक्षाकृत मोटी है।उच्च वर्तमान मांग वाले अनुप्रयोगों के लिए या जहां प्रभावी ताप अपव्यय की आवश्यकता होती है
8OZ की तांबे की मोटाई भी अपेक्षाकृत मोटी होती है, और इसका उपयोग अक्सर उच्च शक्ति या कम प्रतिरोध की आवश्यकता वाले अनुप्रयोगों में किया जाता है।
बोर्ड में छह परतें हैं, जो अधिक जटिल सर्किट डिजाइन और उच्च घटक घनत्व की अनुमति देती हैं।एक छह-परत बोर्ड बेहतर सिग्नल अखंडता भी प्रदान कर सकता है क्योंकि यह अधिक रूटिंग विकल्प और सिग्नल और पावर परतों के बीच बेहतर पृथक्करण की अनुमति देता है।
सतह पर टिन का छिड़काव तांबे के निशानों पर टिन की एक परत प्रदान करता है ताकि उन्हें जंग और ऑक्सीकरण से बचाया जा सके।यह सतह उपचार अच्छे सोल्डरबिलिटी को भी बढ़ावा देता है, जो विश्वसनीय सोल्डर कनेक्शन के लिए महत्वपूर्ण है।
मोटे बोर्ड, मोटी तांबे की परतें और टिन-स्प्रे फिनिश का संयोजन इंगित करता है कि बोर्ड उच्च-शक्ति अनुप्रयोगों के लिए डिज़ाइन किया गया है जिसके लिए कम प्रतिरोध और विश्वसनीय सोल्डर कनेक्शन की आवश्यकता होती है।
| वस्तु | क्षमता |
| मूलभूत सामग्री | एफआर-4, हाई टीजी एफआर-4, हैलोजन मुक्त सामग्री, सीईएम-3, सीईएम-1, पीटीएफई, रोजर्स, अरलोन, टैकोनिक, एल्युमीनियम बेस, टेफ्लॉन, पीआई, आदि |
| परतें | 1-60 |
| आंतरिक/बाहरी तांबे की मोटाई समाप्त | 0.5-6OZ |
| तैयार बोर्ड की मोटाई | 0.2-7.0 मिमी (≤0.2 मिमी की समीक्षा की आवश्यकता है), एचएएसएल के लिए ≤0.4 मिमी |
| बोर्ड की मोटाई≤1.0मिमी: +/-0.1मिमी 1बोर्ड की मोटाई>2.0मिमी: +/-8% |
|
| अधिकतम पैनल आकार | ≤2साइडपीसीबी: 600*1500मिमी मल्टीलेयर पीसीबी: 500*1200 मिमी |
| न्यूनतम कंडक्टर लाइन चौड़ाई/रिक्ति | भीतरी परतें: ≥3/3मिलि बाहरी परतें: ≥3.5/3.5मिलि |
| न्यूनतम छेद का आकार | यांत्रिक छेद: 0.15 मिमी लेजर छेद: 0.1 मिमी |
| ड्रिलिंग परिशुद्धता: पहली ड्रिलिंग पहली ड्रिलिंग: 1मिलि दूसरी ड्रिलिंग: 4मिलि |
|
| वारपेज | बोर्ड की मोटाई≤0.79 मिमी: β≤1.0% 0.80≤बोर्ड की मोटाई≤2.4मिमी: β≤0.7% बोर्ड की मोटाई≥2.5 मिमी: β≤0.5% |
| नियंत्रित प्रतिबाधा | +/- 5 % Ω(<50Ω),+/-10%(≥50Ω),≥50Ω+/-5% (समीक्षा की आवश्यकता है) |
| आस्पेक्ट अनुपात | 15:01 |
| न्यूनतम वेल्डिंग रिंग | 4मिलि |
| मिन सोल्डर मास्क ब्रिज | ≥0.08मिमी |
| वियास क्षमता को प्लग करना | 0.2-0.8 मिमी |
| छेद सहनशीलता | पीटीएच: +/-3मिलि एनपीटीएच: +/-2मिलि |
| रूपरेखा प्रोफ़ाइल | रूट/वी-कट/ब्रिज/स्टाम्प होल |
| सोल्डर मास्क का रंग | हरा, पीला, काला, नीला, लाल, सफेद, मैट हरा |
| घटक चिह्न रंग | सफ़ेद, पीला, काला |
शेन्ज़ेन जिएटेंग सर्किट कं, लिमिटेड एक भरोसेमंद और विश्वसनीय पीसीबी निर्माता है जो ग्राहकों की विशिष्ट आवश्यकताओं को पूरा करने वाले उच्च गुणवत्ता वाले पीसीबी प्रदान करने के लिए समर्पित है।कंपनी उन्नत विनिर्माण उपकरण और प्रौद्योगिकी को अपनाती है, और उसके पास अनुभवी इंजीनियरों और तकनीशियनों का एक समूह है जो ग्राहकों के साथ मिलकर काम करते हैं ताकि यह सुनिश्चित किया जा सके कि उनके पीसीबी उनकी आवश्यकताओं के लिए उपयुक्त हैं।
गुणवत्ता के प्रति अपनी प्रतिबद्धता के अलावा, जेटन सर्किट्स कंपनी लिमिटेड ग्राहक सेवा पर बहुत जोर देती है।कंपनी डिज़ाइन से लेकर डिलीवरी तक संपूर्ण पीसीबी निर्माण प्रक्रिया के दौरान व्यक्तिगत समाधान और सहायता प्रदान करने के लिए ग्राहकों के साथ मिलकर काम करती है।ग्राहक संतुष्टि के प्रति इस समर्पण ने कंपनी को उच्च गुणवत्ता वाले पीसीबी की आवश्यकता वाले व्यवसायों और संगठनों के लिए एक प्रतिष्ठित और विश्वसनीय भागीदार बनने में मदद की है।
