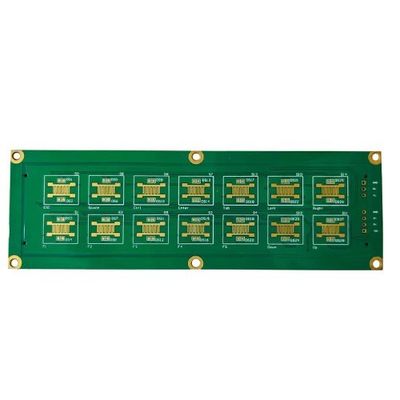

ग्रीन प्रोटोटाइप पीसीबी असेंबली 0.1 मिमी के न्यूनतम सोल्डर मास्क ब्रिज के साथ 2-परत पीसीबी
| Place of Origin | China |
|---|---|
| ब्रांड नाम | JIETENG |
| Model Number | PCB circuit board |
| न्यूनतम आदेश मात्रा | बातचीत योग्य |
| मूल्य | negotiable |
| पैकेजिंग विवरण | खाली गत्ते का डिब्बा, निर्वात पैक |
| प्रसव के समय | 5-8 कार्य दिवस |
| भुगतान शर्तें | बातचीत योग्य |
| आपूर्ति की क्षमता | 360000 वर्ग मीटर/वर्ष |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| परिक्षण विधि | फ्लाइंग प्रोब टेस्ट | न्यूनतम लाइन चौड़ाई/स्थान | 0.1मिमी/0.1मिमी |
|---|---|---|---|
| मिन सोल्डर मास्क ब्रिज | 0.1 मिमी | न्यूनतम छेद का आकार | 0.2 मिमी |
| पीसीबी आकार | 100 मिमी * 100 मिमी | मिलाप मुखौटा रंग | हरी |
| मिन एनुलर रिंग | 0.1 मिमी | पीसीबी सामग्री | FR4 |
| प्रमुखता देना | ग्रीन प्रोटोटाइप पीसीबी विधानसभा,FR4 2-स्तर पीसीबी,2-स्तर प्रोटोटाइप पीसीबी असेंबली |
||
उत्पाद विवरण
उत्पाद का वर्णन:
प्रोटोटाइप पीसीबी विधानसभा
प्रोटोटाइप पीसीबी असेंबली एक प्रकार का पीसीबी (प्रिंट सर्किट बोर्ड) है जिसका उपयोग इलेक्ट्रॉनिक सर्किट के प्रोटोटाइप बनाने के लिए किया जाता है।यह इलेक्ट्रॉनिक्स जैसे विभिन्न उद्योगों के लिए उत्पाद विकास और परीक्षण की प्रक्रिया का एक आवश्यक घटक है।, ऑटोमोबाइल, एयरोस्पेस और चिकित्सा उपकरण।
उत्पाद का अवलोकन
प्रोटोटाइप पीसीबी असेंबली FR4 सामग्री से बनी है, जो एक प्रकार की लौ-प्रतिरोधक ग्लास-प्रबलित एपॉक्सी लेमिनेट है।यह सामग्री अपने उत्कृष्ट विद्युत इन्सुलेशन के कारण पीसीबी के उत्पादन में व्यापक रूप से उपयोग की जाती हैयांत्रिक शक्ति और आयामी स्थिरता।
प्रोटोटाइप पीसीबी असेंबली के लिए पीसीबी आकार 100 मिमी * 100 मिमी है, जिससे यह छोटे और मध्यम आकार के इलेक्ट्रॉनिक परियोजनाओं के लिए उपयुक्त है। इस उत्पाद के लिए न्यूनतम छेद का आकार 0.2 मिमी है,जो घटकों के सटीक और सटीक प्लेसमेंट की अनुमति देता है.
उत्पाद का नाम, प्रोटोटाइप पीसीबी असेंबली, इलेक्ट्रॉनिक सर्किट के प्रोटोटाइप बनाने के लिए एक त्वरित और लागत प्रभावी समाधान होने के उद्देश्य को दर्शाता है।इसे प्रोटोटाइप पीसीबी या प्रोटोटाइप सर्किट बोर्ड के रूप में भी जाना जाता है.
प्रोटोटाइप पीसीबी असेंबली एक 2-परत पीसीबी है, जिसका अर्थ है कि इसमें एक अछूता परत द्वारा अलग किए गए प्रवाहकीय सामग्री की दो परतें हैं।यह डिजाइन सरल इलेक्ट्रॉनिक सर्किट के लिए उपयुक्त है और उत्पाद की समग्र लागत को कम करने में मदद करता है.
प्रोटोटाइप पीसीबी असेंबली निर्माण
प्रोटोटाइप पीसीबी असेंबली निर्माण की प्रक्रिया में कई चरण शामिल हैं, जैसे डिजाइन, प्रिंटिंग, ईटिंग, सोल्डरिंग और परीक्षण।पहला कदम कंप्यूटर सहायता प्राप्त डिजाइन (सीएडी) सॉफ्टवेयर का उपयोग कर पीसीबी लेआउट डिजाइन करना हैइस लेआउट को फिर एक विशेष प्रिंटर का उपयोग करके FR4 सामग्री पर मुद्रित किया जाता है।
इसके बाद, एक रासायनिक प्रक्रिया का उपयोग करते हुए पीसीबी पर चालक परतों को उत्कीर्ण किया जाता है, जो वांछित सर्किट के निशान पीछे छोड़ देता है। घटकों के लिए छेद छिद्रित होते हैं,और फिर पीसीबी जंग से बचाने के लिए सोल्डर मास्क की एक पतली परत के साथ लेपित है.
पीसीबी असेंबली निर्माण
एक बार पीसीबी निर्माण प्रक्रिया पूरी हो जाने के बाद, अगला कदम बोर्ड पर घटकों को इकट्ठा करना है। इस प्रक्रिया को पीसीबी असेंबली विनिर्माण के रूप में जाना जाता है,और इसमें इलेक्ट्रॉनिक घटकों को पीसीबी पर लगाना और उन्हें जगह पर मिला देना शामिल है.
प्रोटोटाइप पीसीबी असेंबली में उपयोग किए जाने वाले घटक आमतौर पर सतह-माउंटेड डिवाइस (एसएमडी) होते हैं, जो छेद के माध्यम से घटकों की तुलना में छोटे और अधिक कॉम्पैक्ट होते हैं।यह पीसीबी पर घटकों के उच्च घनत्व की अनुमति देता है और उत्पाद के समग्र आकार को कम करता है.
पीसीबी असेंबली विनिर्माण प्रक्रिया
पीसीबी असेंबली विनिर्माण प्रक्रिया घटकों की तैयारी से शुरू होती है, जहां उन्हें क्रमबद्ध किया जाता है, गिना जाता है, और किसी भी दोष के लिए जांच की जाती है।असेंबली प्रक्रिया पीसीबी पर लागू होने वाले सोल्डर पेस्ट के साथ शुरू होती हैइसके बाद स्वचालित उपकरण का उपयोग करके घटकों को रखा जाता है।
एक बार जब सभी घटक जगह में होते हैं, तो पीसीबी को गर्म किया जाता है, जिससे सोल्डर पेस्ट पिघल जाता है और घटकों और बोर्ड के बीच एक बंधन बनाता है। ठंडा होने के बाद पीसीबी को किसी भी दोष के लिए निरीक्षण किया जाता है,और उत्पाद की गुणवत्ता सुनिश्चित करने के लिए कोई आवश्यक पुनर्मिलन किया जाता है.
पीसीबी असेंबली गुणवत्ता नियंत्रण
गुणवत्ता नियंत्रण पीसीबी असेंबली विनिर्माण का एक आवश्यक पहलू है। यह सुनिश्चित करने के लिए पीसीबी की प्रक्रिया के विभिन्न चरणों में निरीक्षण किया जाता है कि यह आवश्यक मानकों और विनिर्देशों को पूरा करता है।इसमें सही घटक प्लेसमेंट की जांच शामिल है, उचित मिलाप, और कार्यक्षमता परीक्षण।
गुणवत्ता नियंत्रण में अंतिम चरण इकट्ठे पीसीबी का परीक्षण है। इसमें सर्किट पर शक्ति लागू करना और किसी भी विफलता या खराबी की जांच करना शामिल है।परीक्षण के दौरान पाए गए किसी भी मुद्दे को संबोधित किया जाता है, और पीसीबी को पुनः परीक्षण किया जाता है जब तक कि यह आवश्यक मानकों को पूरा नहीं करता।
पीसीबी असेंबली परीक्षण
पीसीबी असेंबली परीक्षण उत्पादन प्रक्रिया में एक महत्वपूर्ण कदम है क्योंकि यह उत्पाद की कार्यक्षमता और विश्वसनीयता सुनिश्चित करता है।कार्यात्मक परीक्षण, और उड़ान जांच परीक्षण, कुछ नाम देने के लिए।
इन-सर्किट परीक्षण में पीसीबी पर प्रत्येक घटक के विद्युत कनेक्शन और कार्यक्षमता की जांच करना शामिल है। दूसरी ओर, कार्यात्मक परीक्षण, सर्किट के समग्र प्रदर्शन की जांच करता है।उड़ान जांच परीक्षण पीसीबी पर विद्युत निरंतरता और किसी भी संभावित दोष के लिए परीक्षण करने के लिए एक विशेष मशीन का उपयोग करता है.
निष्कर्ष
प्रोटोटाइप पीसीबी असेंबली इलेक्ट्रॉनिक्स उद्योग में एक आवश्यक उत्पाद है, जो नए इलेक्ट्रॉनिक उत्पादों के विकास और परीक्षण में महत्वपूर्ण भूमिका निभाता है।कुशल असेंबली प्रक्रिया, और सख्त गुणवत्ता नियंत्रण उपायों से यह इलेक्ट्रॉनिक सर्किट के प्रोटोटाइप बनाने के लिए एक विश्वसनीय और लागत प्रभावी समाधान बन जाता है।
विशेषताएं:
- उत्पाद का नाम: प्रोटोटाइप पीसीबी असेंबली
- न्यूनतम रेखा चौड़ाई/स्थानः 0.1 मिमी/0.1 मिमी
- मिन रिंगः 0.1 मिमी
- पीसीबी आकारः 100 मिमी*100 मिमी
- मिन छेद का आकारः 0.2 मिमी
- पीसीबी मोटाईः 1.6 मिमी
- पीसीबी प्रोटोटाइप निर्माण
- उच्च गुणवत्ता वाली पीसीबी प्रोटोटाइप असेंबली
- तेजी से टर्नआउट समय
तकनीकी मापदंडः
| उत्पाद का नाम | प्रोटोटाइप पीसीबी विधानसभा |
|---|---|
| मुद्रित सर्किट असेंबल | एकतरफा/दोतरफा/बहुतरफा |
| मुद्रित बोर्ड की विधानसभा | एकतरफा/दोतरफा/बहुतरफा |
| पीसीबी असेंबली निर्माण | त्वरित मोड़/उच्च मात्रा |
| पीसीबी का आकार | 100 मिमी*100 मिमी |
| पीसीबी मोटाई | 1.6 मिमी |
| तांबे का भार | 1 औंस |
| पीसीबी सामग्री | FR4 |
| सतह खत्म | HASL |
| मिन सोल्डर मास्क ब्रिज | 0.1 मिमी |
| सोल्डर मास्क का रंग | हरी |
| सिल्कस्क्रीन रंग | सफेद |
| परीक्षण विधि | फ्लाइंग प्रोब परीक्षण |
अनुप्रयोग:
प्रोटोटाइप पीसीबी असेंबली - आपकी सर्किट बोर्ड आवश्यकताओं के लिए सही समाधान
JIETENG में आपका स्वागत है, उच्च गुणवत्ता वाले मुद्रित सर्किट असेंबली (पीसीए) सेवाओं के लिए आपका वन-स्टॉप गंतव्य।हम आपको उच्चतम गुणवत्ता वाले उत्पाद प्रदान करने के लिए प्रतिबद्ध हैं जो आपकी विशिष्ट आवश्यकताओं को पूरा करते हैं और आपकी अपेक्षाओं से अधिक हैं.
हमारे नवीनतम उत्पाद का परिचय - पीसीबी सर्किट बोर्ड
हमारा पीसीबी सर्किट बोर्ड चीन में निर्मित 2 परत का बोर्ड है जिसका तांबा वजन 1 औंस है। इसमें 0.1 मिमी का न्यूनतम रिंगलर रिंग है, जो इसे उच्च घनत्व वाले अनुप्रयोगों के लिए एकदम सही बनाता है।HASL की सतह खत्म और एक सफेद सिल्कस्क्रीन रंग के साथ, यह बोर्ड न केवल नेत्रहीन आकर्षक है बल्कि उत्कृष्ट स्थायित्व और विश्वसनीयता भी प्रदान करता है।
विभिन्न अनुप्रयोगों के लिए आदर्श विकल्प
हमारे प्रोटोटाइप पीसीबी असेंबली अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है, जिनमें शामिल हैं लेकिन इन तक सीमित नहीं हैंः
- उपभोक्ता इलेक्ट्रॉनिक्स
- औद्योगिक उपकरण
- चिकित्सा उपकरण
- ऑटोमोबाइल इलेक्ट्रॉनिक्स
- दूरसंचार
चाहे आपको एक छोटी परियोजना या बड़े पैमाने पर उत्पादन के लिए एक कस्टम पीसीबी की आवश्यकता हो, हमारी पीसीबी असेंबली सेवा ने आपको कवर किया है।हमारे पास किसी भी आकार और जटिलता की परियोजनाओं को संभालने के लिए विशेषज्ञता और संसाधन हैं.
हमारी मुद्रित परिपथ सभा सेवा के लाभों का अनुभव करें
अपनी प्रिंटेड बोर्ड असेंबली जरूरतों के लिए JIETENG चुनने के कई लाभ के साथ आता है, सहितः
- प्रतिस्पर्धी कीमतों पर उच्च गुणवत्ता वाले उत्पाद
- त्वरित प्रतिक्रिया समय
- सख्त गुणवत्ता नियंत्रण प्रक्रियाएं
- अत्याधुनिक उपकरण और प्रौद्योगिकी
- अनुभवी और कुशल टीम
- लचीले और व्यक्तिगत समाधान
हमारा लक्ष्य आपको परेशानी मुक्त अनुभव प्रदान करना और आपके सटीक विनिर्देशों को पूरा करने वाले उत्पाद वितरित करना है। हम आज की तेजी से चलने वाली व्यापारिक दुनिया में समय और लागत के महत्व को समझते हैं,और हम अपने ग्राहकों के लिए कुशल और लागत प्रभावी समाधान प्रदान करने का प्रयास करते हैं.
अपनी पीसीबी असेंबली आवश्यकताओं के लिए हम पर भरोसा करें
JIETENG में, हम उच्च गुणवत्ता, विश्वसनीय और लागत प्रभावी मुद्रित सर्किट असेंबली सेवाएं प्रदान करने के लिए समर्पित हैं।ग्राहक संतुष्टि और निरंतर सुधार के प्रति हमारी प्रतिबद्धता ने हमें दुनिया भर के कई ग्राहकों के लिए पसंदीदा विकल्प बना दिया है।.
अपने सभी पीसीबी असेंबली जरूरतों के लिए हम पर भरोसा करें और गुणवत्ता और सेवा में अंतर का अनुभव करें। हमारे पीसीबी सर्किट बोर्ड और अन्य उत्पादों और सेवाओं के बारे में अधिक जानने के लिए आज हमसे संपर्क करें।हम आपके साथ काम करने और आपके विचारों को जीवन में लाने में मदद करने के लिए तत्पर हैं!
अनुकूलन:
प्रोटोटाइप पीसीबी असेंबली - JIETENG
ब्रांड नाम: JIETENG
मॉडल संख्याः पीसीबी सर्किट बोर्ड
उत्पत्ति का स्थान: चीन
मिन छेद का आकारः 0.2 मिमी
मिन सोल्डर मास्क ब्रिज: 0.1 मिमी
उत्पाद का नाम: प्रोटोटाइप पीसीबी असेंबली
रेशमी रंगः सफेद
पीसीबी सामग्रीः FR4
पीसीबी असेंबली विनिर्माण - JIETENG आपकी कस्टम आवश्यकताओं के लिए उच्च गुणवत्ता वाले पीसीबी असेंबली विनिर्माण सेवाएं प्रदान करता है। हमारे मुद्रित बोर्ड असेंबली प्रक्रिया में पीसीबी प्रोटोटाइप, पीसीबी निर्माण,पीसीबी विनिर्माण, और मुद्रित सर्किट बोर्ड विधानसभा. अपने सभी मुद्रित बोर्ड विधानसभा जरूरतों के लिए JIETENG पर भरोसा.
पैकिंग और शिपिंगः
प्रोटोटाइप पीसीबी असेंबली पैकेजिंग और शिपिंग
हमारे प्रोटोटाइप पीसीबी असेंबली हमारे ग्राहकों के लिए सुरक्षित और सुरक्षित वितरण सुनिश्चित करने के लिए ध्यान से पैक कर रहे हैं।अतिसंवेदनशील घटकों के लिए अतिरिक्त सावधानियों के साथ.
इकट्ठा पहले एक एंटी-स्टेटिक बैग में रखा जाता है ताकि इलेक्ट्रॉनिक्स को स्थैतिक बिजली के कारण होने वाले किसी भी संभावित क्षति से बचाया जा सके।फिर इसे परिवहन के दौरान स्थानांतरित होने से रोकने के लिए पर्याप्त पैडिंग के साथ एक मजबूत कार्डबोर्ड बॉक्स में रखा जाता है.
अतिरिक्त सुरक्षा के लिए, बबल रैप या फोम का उपयोग संयोजन को और अधिक सुरक्षित करने के लिए किया जा सकता है। कुछ मामलों में, संयोजन के विशिष्ट आयामों के अनुरूप एक कस्टम-निर्मित फोम आवेषण का उपयोग किया जा सकता है।
एक बार पैक होने के बाद, पैकेज को आसानी से ट्रैक करने के लिए प्राप्तकर्ता के नाम और पते सहित आवश्यक शिपिंग जानकारी के साथ लेबल किया जाता है।
हम अपने ग्राहकों की आवश्यकताओं के अनुरूप मानक और त्वरित शिपिंग सहित विभिन्न शिपिंग विकल्प प्रदान करते हैं।हमारी टीम विश्वसनीय शिपिंग वाहक के साथ मिलकर काम करती है ताकि हमारे असेंबली समय पर और कुशलता से वितरित किए जा सकें.
प्रोटोटाइप पीसीबी असेंबली में, हम अपने पैकेजिंग और शिपिंग प्रक्रियाओं पर बहुत गर्व करते हैं ताकि यह सुनिश्चित हो सके कि हमारे ग्राहक अपनी असेंबली को बरकरार स्थिति में प्राप्त करें।हमारी सेवाओं के बारे में और अधिक जानने के लिए आज ही हमसे संपर्क करें और हम आपकी पीसीबी असेंबली आवश्यकताओं के साथ कैसे मदद कर सकते हैं.
अक्सर पूछे जाने वाले प्रश्न:
- प्रश्न: इस उत्पाद का ब्रांड नाम क्या है?
उत्तर: इस उत्पाद का ब्रांड नाम JIETENG है। - प्रश्न: इस उत्पाद का मॉडल नंबर क्या है?
उत्तर: इस उत्पाद का मॉडल नंबर पीसीबी सर्किट बोर्ड है। - प्रश्न: इस उत्पाद का निर्माण कहाँ किया जाता है?
उत्तर: यह उत्पाद चीन में निर्मित है। - प्रश्न: इस उत्पाद को बनाने के लिए किन सामग्रियों का प्रयोग किया जाता है?
उत्तर: यह उत्पाद उच्च गुणवत्ता वाली पीसीबी सामग्री से बना है। - प्रश्न: क्या इस उत्पाद की वारंटी है?
उत्तर: हाँ, इस उत्पाद में विनिर्माण दोषों के विरुद्ध गारंटी है।
