मोटाई 1.6 मिमी FR4 सामग्री 2 परत पीसीबी बोर्ड ग्रीन सोल्डर मास्क
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | JIETENG |
| प्रमाणन | ISO/TS16949/RoHS/TS16949 |
| मॉडल संख्या | FR4 |
| न्यूनतम आदेश मात्रा | बातचीत योग्य |
| मूल्य | negotiable |
| पैकेजिंग विवरण | खाली गत्ते का डिब्बा, निर्वात पैक |
| प्रसव के समय | 5-8 कार्य दिवस |
| भुगतान शर्तें | बातचीत योग्य |
| आपूर्ति की क्षमता | 360000 वर्ग मीटर/वर्ष |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| तांबे की मोटाई | एक आउंस | परत | 2 |
|---|---|---|---|
| सामग्री | FR4 | न्यूनतम छेद का आकार | 0.2 मिमी |
| मिन लाइन स्पेसिंग | 0.1 मिमी | न्यूनतम रेखा चौड़ाई | 0.1 मिमी |
| रूपरेखा सहिष्णुता | +/- 0.2 मिमी | सिल्कस्क्रीन रंग | सफ़ेद |
| मिलाप मुखौटा रंग | हरा | मोटाई | 1.6 मिमी |
| प्रकार | बहुपरत मुद्रित सर्किट बोर्ड | ||
| प्रमुखता देना | FR4 सामग्री 2 परत पीसीबी बोर्ड,मोटाई 1.6 मिमी 2 परत पीसीबी बोर्ड,TS16949 मल्टीलेयर मुद्रित सर्किट बोर्ड |
||
उत्पाद विवरण

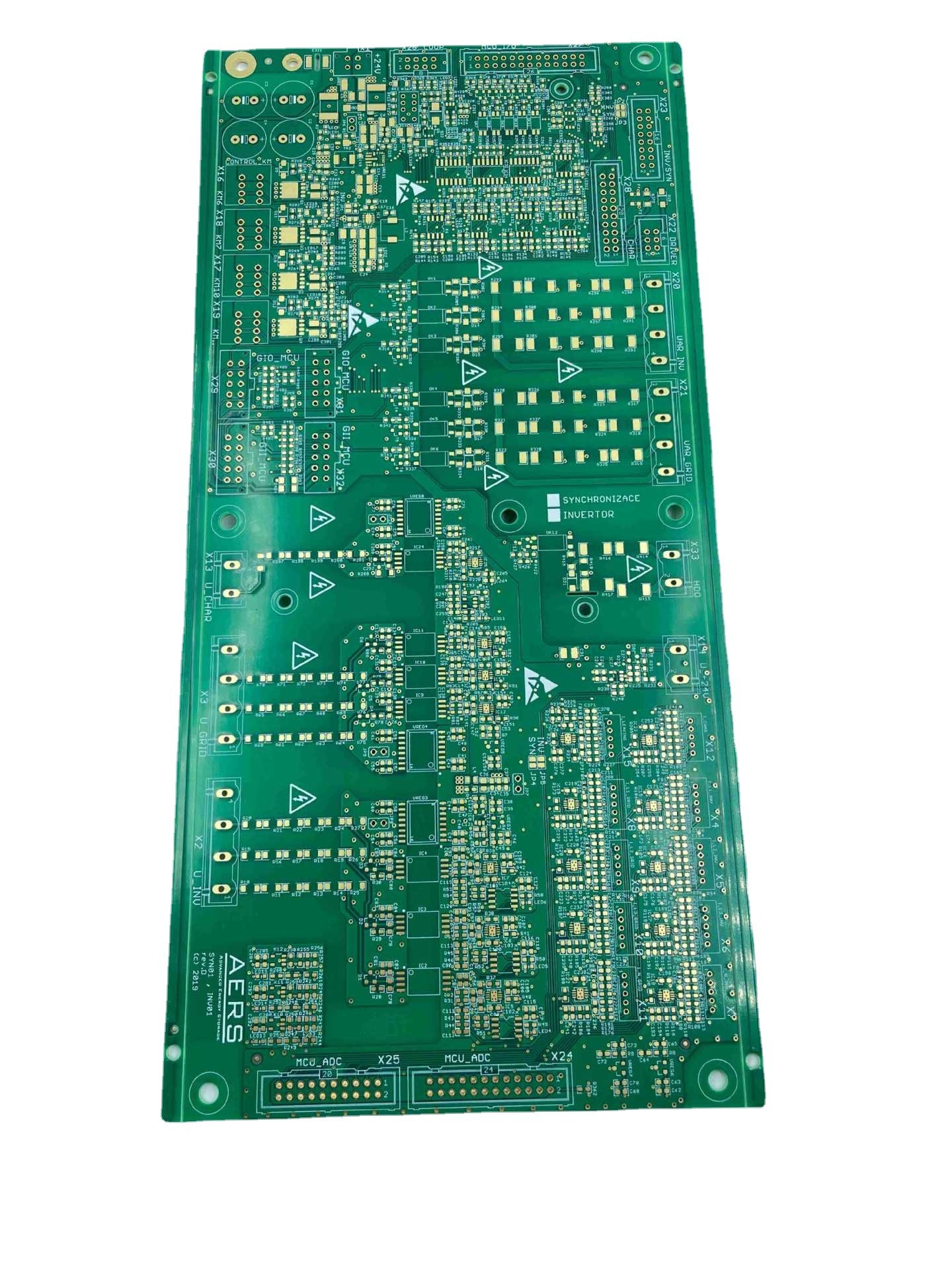

FR4 2-लेयर बोर्ड, सोल्डर मास्क हरा तेल, सतह विसर्जन सोना
हरे सोल्डर मास्क और सतह विसर्जन सोने के साथ FR4 2-लेयर बोर्ड के बारे में कुछ विवरण यहां दिए गए हैं:
बोर्ड FR4 सामग्री से बना है, जो एक सामान्य ग्लास-प्रबलित एपॉक्सी लेमिनेट सामग्री है जिसका व्यापक रूप से पीसीबी निर्माण में उपयोग किया जाता है।
बोर्ड में दो परतें होती हैं, जिसका अर्थ है कि इसमें प्रवाहकीय सामग्री की दो परतें होती हैं जो एक इन्सुलेट परत से अलग होती हैं।दो-परत वाले बोर्ड अक्सर सरल सर्किट में उपयोग किए जाते हैं या जहां लागत चिंता का विषय होती है।
बोर्ड में एक हरे रंग का सोल्डर मास्क होता है, जो एक प्रकार की सुरक्षात्मक कोटिंग होती है जिसे तांबे के निशानों की सुरक्षा और सोल्डर ब्रिज को रोकने के लिए बोर्ड पर लगाया जाता है।हरा रंग पीसीबी निर्माण में उपयोग किया जाने वाला एक मानक रंग है।
बोर्ड में एक सतह विसर्जन सोना फिनिश है, जो एक प्रकार की सतह फिनिश है जो टांका लगाने के लिए एक सपाट और समान सतह प्रदान करती है।विसर्जन सोने की फिनिश बोर्ड पर तांबे के निशान को ऑक्सीकरण और संक्षारण से भी बचाती है।
कुल मिलाकर, हरे सोल्डर मास्क और सतह विसर्जन सोने के साथ यह FR4 2-लेयर बोर्ड एक मानक बोर्ड है जो सरल सर्किट के लिए डिज़ाइन किया गया है या जहां लागत चिंता का विषय है।तांबे के निशानों की सुरक्षा के लिए बोर्ड को हरे सोल्डर मास्क से लेपित किया गया है और बाहरी कनेक्शन के लिए एक विश्वसनीय और संक्षारण प्रतिरोधी संपर्क सतह प्रदान करने के लिए एक विसर्जन सोने की सतह के साथ समाप्त किया गया है।
| वस्तु | क्षमता |
| मूलभूत सामग्री | एफआर-4, हाई टीजी एफआर-4, हैलोजन मुक्त सामग्री, सीईएम-3, सीईएम-1, पीटीएफई, रोजर्स, अरलोन, टैकोनिक, एल्युमीनियम बेस, टेफ्लॉन, पीआई, आदि |
| परतें | 1-60 |
| आंतरिक/बाहरी तांबे की मोटाई समाप्त | 0.5-6OZ |
| तैयार बोर्ड की मोटाई | 0.2-7.0 मिमी (≤0.2 मिमी की समीक्षा की आवश्यकता है), एचएएसएल के लिए ≤0.4 मिमी |
| बोर्ड की मोटाई≤1.0मिमी: +/-0.1मिमी 1बोर्ड की मोटाई>2.0मिमी: +/-8% |
|
| अधिकतम पैनल आकार | ≤2साइडपीसीबी: 600*1500मिमी मल्टीलेयर पीसीबी: 500*1200 मिमी |
| न्यूनतम कंडक्टर लाइन चौड़ाई/रिक्ति | भीतरी परतें: ≥3/3मिलि बाहरी परतें: ≥3.5/3.5मिलि |
| न्यूनतम छेद का आकार | यांत्रिक छेद: 0.15 मिमी लेजर छेद: 0.1 मिमी |
| ड्रिलिंग परिशुद्धता: पहली ड्रिलिंग पहली ड्रिलिंग: 1मिलि दूसरी ड्रिलिंग: 4मिलि |
|
| वारपेज | बोर्ड की मोटाई≤0.79 मिमी: β≤1.0% 0.80≤बोर्ड की मोटाई≤2.4मिमी: β≤0.7% बोर्ड की मोटाई≥2.5 मिमी: β≤0.5% |
| नियंत्रित प्रतिबाधा | +/- 5 % Ω(<50Ω),+/-10%(≥50Ω),≥50Ω+/-5% (समीक्षा की आवश्यकता है) |
| आस्पेक्ट अनुपात | 15:01 |
| न्यूनतम वेल्डिंग रिंग | 4मिलि |
| मिन सोल्डर मास्क ब्रिज | ≥0.08मिमी |
| वियास क्षमता को प्लग करना | 0.2-0.8 मिमी |
| छेद सहनशीलता | पीटीएच: +/-3मिलि एनपीटीएच: +/-2मिलि |
| रूपरेखा प्रोफ़ाइल | रूट/वी-कट/ब्रिज/स्टाम्प होल |
| सोल्डर मास्क का रंग | हरा, पीला, काला, नीला, लाल, सफेद, मैट हरा |
| घटक चिह्न रंग | सफ़ेद, पीला, काला |
| सतह का उपचार | ओएसपी: 0.2-0.5um एचएएसएल: 2-40um सीसा रहित एचएएसएल: 2-40um ENIG: एयू 1-10यू'' ENEPIG: PB 2-5U''/ Au 1-8U'' विसर्जन टिन:0.8-1.5um विसर्जन चांदी: 0.1-1.2um छीलने योग्य नीला मुखौटा कार्बन स्याही सोना चढ़ाना: एयू 1-150यू'' |
| ई-टेस्ट | फ्लाइंग जांच परीक्षक: 0.4-6.0 मिमी, अधिकतम 19.6*23.5 इंच |
| परीक्षण पैड से बोर्ड किनारे तक न्यूनतम दूरी: 0.5 मिमी | |
| न्यूनतम प्रवाहकीय प्रतिरोध: 5 Ω | |
| अधिकतम इन्सुलेशन प्रतिरोध: 250 MΩ | |
| अधिकतम परीक्षण वोल्टेज: 500 V | |
| न्यूनतम परीक्षण पैड व्यास: 6 मिलियन | |
| न्यूनतम परीक्षण पैड से पैड की दूरी: 10 मिलियन | |
|
अधिकतम परीक्षण धारा : 200 एमए
|
शेन्ज़ेन जिएटेंग सर्किट कं, लिमिटेड गुणवत्ता और नवीनता पर मजबूत फोकस के साथ एक विश्वसनीय और प्रतिष्ठित पीसीबी निर्माता है।कंपनी यह सुनिश्चित करने के लिए उन्नत विनिर्माण उपकरण और तकनीकों का उपयोग करती है कि उसके पीसीबी उच्चतम मानकों को पूरा करते हैं।कंपनी के पास अनुभवी इंजीनियरों और तकनीशियनों की एक टीम है जो ग्राहकों के साथ मिलकर काम करती है ताकि यह सुनिश्चित किया जा सके कि हमारे पीसीबी उनकी विशिष्ट आवश्यकताओं को पूरा करते हैं।
गुणवत्ता के प्रति अपनी प्रतिबद्धता के साथ-साथ कंपनी उत्कृष्ट ग्राहक सेवा प्रदान करने के लिए भी प्रतिबद्ध है।जेटन सर्किट कंपनी लिमिटेड डिज़ाइन से लेकर डिलीवरी तक संपूर्ण पीसीबी निर्माण प्रक्रिया के दौरान व्यक्तिगत समाधान और सहायता प्रदान करने के लिए ग्राहकों के साथ मिलकर काम करती है।
