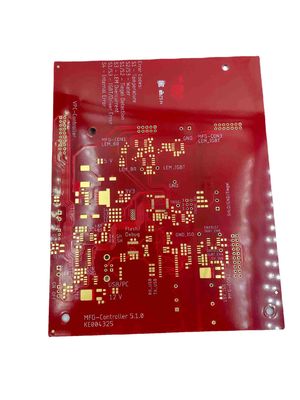

मल्टीलेयर प्रोटोटाइप पीसीबी असेंबली कस्टम आयताकार अनियमित आकार
| उत्पत्ति के प्लेस | ग्वांगडोंग, चीन |
|---|---|
| ब्रांड नाम | JIETENG |
| प्रमाणन | ISO/TS16949/RoHS/TS16949 |
| मॉडल संख्या | पीसीबी |
| न्यूनतम आदेश मात्रा | बातचीत योग्य |
| मूल्य | negotiable |
| पैकेजिंग विवरण | भीतरी वैक्यूम पैकिंग, बाहरी मानक गत्ते का डिब्बा |
| प्रसव के समय | प्रसव के लिए 5-8 दिन |
| भुगतान शर्तें | बातचीत योग्य |
| आपूर्ति की क्षमता | प्रति वर्ष 150000 वर्ग मीटर / वर्ग मीटर |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| प्रमुखता देना | मल्टीलेयर प्रोटोटाइप पीसीबी असेंबली,आयताकार प्रोटोटाइप पीसीबी असेंबली,अनियमित मल्टीलेयर सर्किट बोर्ड |
||
|---|---|---|---|
उत्पाद विवरण
कस्टम मल्टी-लेयर सर्किट बोर्ड प्रोसेसिंग को डिज़ाइन अनुसंधान और विकास प्रदान करने की आवश्यकता है
आवश्यक विवरण
| परत | 1~64 परतें |
| सामग्री | FR4, CEM1, CEM3, हाइट टीजी, रोजर्स, F4B, टैकोनिक, FR1, FR2, 94V0, एल्युमीनियम |
| उत्पादन क्षमता | 30000 ㎡/महीना |
| बोर्ड का आकार | आयताकार, गोल, स्लॉट, कटआउट, जटिल अनियमित |
| बोर्ड काटना | शियर, वी-स्कोर, टैब-रूटेड, काउंटर सनक |
| बोर्ड की मोटाई | 0.2~8.0मिमी, फ्लेक्स 0.1-0.25मिमी |
| तांबे का वजन | 0.5oZ~12oZ |
| सोल्डर मास्क | दो तरफा हरा एलपीआई, लाल, सफेद, पीला, नीला, काला, बैंगनी आदि। सोल्डर मास्क |
| सिल्क स्क्रीन | सफेद, पीला, काला आदि में दो तरफा या एक तरफा |
| न्यूनतम लाइन चौड़ाई/स्थान | 0.08मिमी/3मिलि |
| अधिकतम बोर्ड आयाम | 25.6इंच*43.3इंच या 650मिमी*1100मिमी |
| न्यूनतम ड्रिल छेद व्यास | 0.1 मिमी |
| न्यूनतम लेजर ड्रिल छेद व्यास | 0.075मिमी |
| सतह खत्म | HASL, ENIG, इमर्शन टिन, इमर्शन सिल्वर, OSP, ENEPIG आदि |
| बोर्ड की मोटाई सहनशीलता | ± 10% |
| न्यूनतम स्लॉट चौड़ाई | 0.12",3.0मिमी, या 120मिल्स |
| वी-स्कोर गहराई | बोर्ड की मोटाई का 20-25% |
| पीटीएच दीवार की मोटाई | >0.025मिमी |
| पीटीएच होल दीया सहिष्णुता | ±0.076मिमी |
| नॉन पीटीएच होल डाया टॉलरेंस | ±0.05मिमी |
| छेद स्थिति विचलन | ±0.076मिमी |
| सिंक के छेद | हाँ |
| गुणवत्ता मानक | आईपीसी-ए600एफ/एमआईएल-एसटीडी-105डी |
| फ़ाइल स्वरूप डिज़ाइन करें | Gerber RS-274X, 274D, ईगल और ऑटोकैड'S DXF,DWG |
