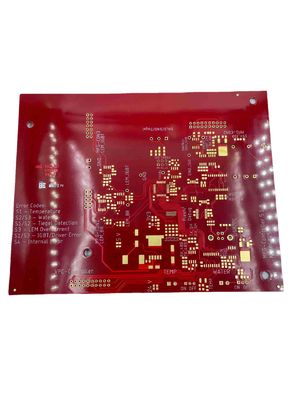

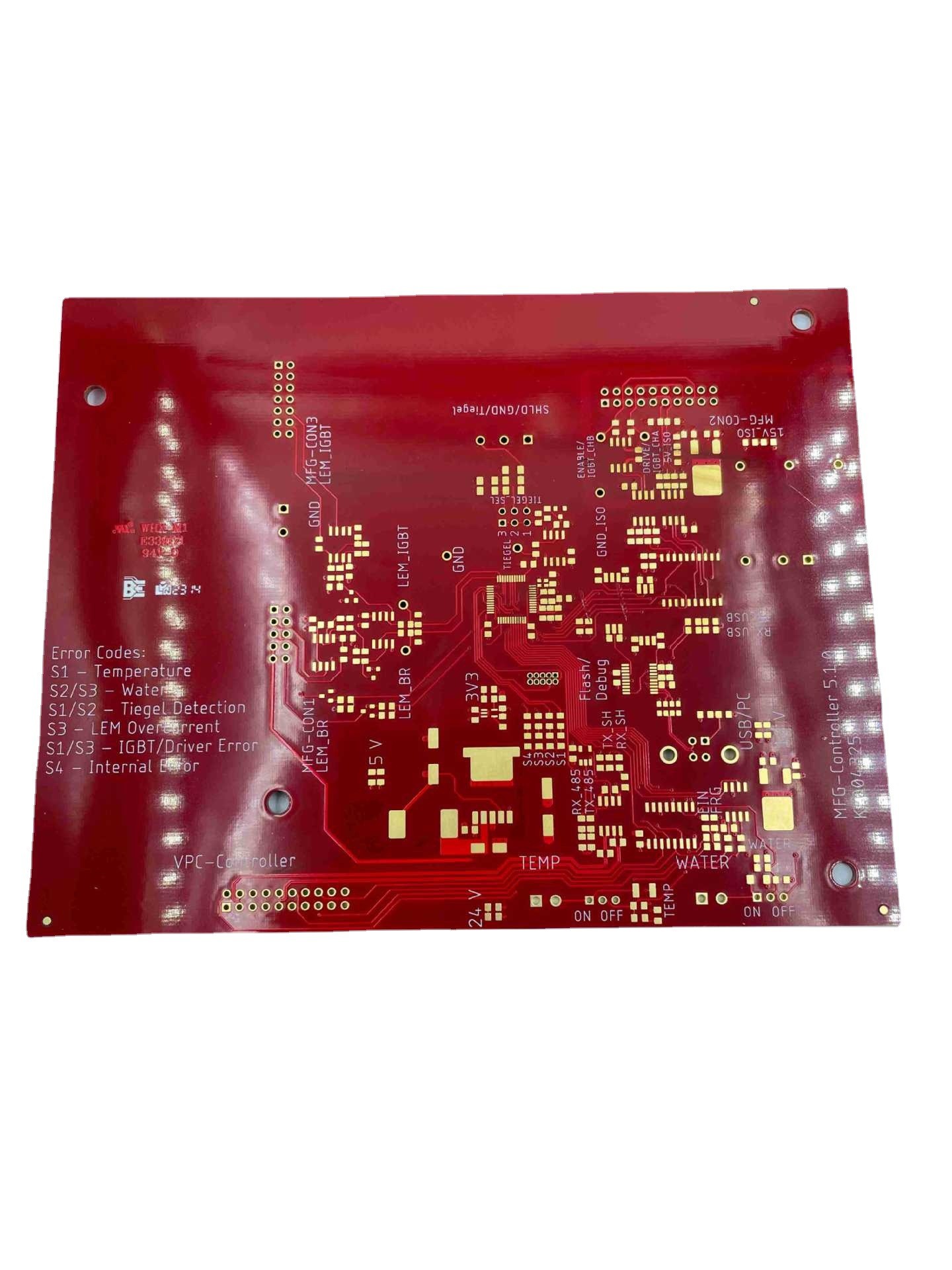

रेड सोल्डर मास्क FR4 पीसीबी सर्किट बोर्ड 4 परतें 2.4 मिमी मोटाई

रेड सोल्डर मास्क FR4 पीसीबी सर्किट बोर्ड 2.4 मिमी बोर्ड मोटाई 4 परत बोर्ड

अनुमत परतों की अधिकतम संख्या 60 है, और 20 परतों से अधिक के किसी भी आदेश के लिए अतिरिक्त समीक्षा की आवश्यकता होगी।
तैयार पैनल का अधिकतम आकार 740 गुणा 500 मिलीमीटर है, लेकिन यदि पैनल का कोई भी किनारा 600 मिलीमीटर से अधिक है, तो बोर्ड की जांच करने की आवश्यकता होगी।
तैयार पैनल के लिए सबसे छोटा आकार 5 गुणा 5 मिलीमीटर है।
उपयोग के लिए उपलब्ध पीसीबी सामग्रियों में पीआई + एफआर4, एफआर4, रोजर्स और ईच शामिल हैं।
पीसीबी की मोटाई क्षमता 0.2 और 4.0 मिलीमीटर के बीच है।यदि मोटाई 0.2 मिलीमीटर से कम या 4 मिलीमीटर से अधिक है, तो इसकी समीक्षा की आवश्यकता होगी।इसके अतिरिक्त, 0.6 मिलीमीटर या उससे कम मोटाई वाले बोर्डों में टिन स्प्रे सतह नहीं हो सकती है।
आंतरिक और बाहरी आधार परतों के लिए तांबे की मोटाई 0.3/0.5oz से 3oz तक हो सकती है, अग्रिम 4-6oz तक।
धनुष और मोड़ के लिए स्वीकार्य सहनशीलता 0.075% है।
न्यूनतम एपर्चर आकार 0.15 मिलीमीटर है, और इस आकार से छोटे किसी भी एपर्चर के लिए डबल बोर्ड की आवश्यकता होगी।
एचडीआई न्यूनतम ड्रिलिंग क्षमता 0.08 और 0.10 मिलीमीटर के बीच है।
पीसीबी ट्रेस/क्लीयरेंस क्षमता 3मिलि या 0.075 मिलीमीटर है।
उपलब्ध पीसीबी आकार विधियों में राउटर, वी-कट और पंचिंग शामिल हैं।
सोल्डर मास्क की मोटाई क्षमता मानक 15-20um से लेकर उन्नत 35um तक होती है।
न्यूनतम सोल्डर मास्क ब्रिज की चौड़ाई क्षमता रंग के आधार पर भिन्न-भिन्न होती है, हरे रंग के लिए न्यूनतम 4मिलिलीटर और अन्य रंगों के लिए न्यूनतम 4.8मिलिलीटर की आवश्यकता होती है।
सोल्डर मास्क भरने की क्षमता 0.1 से 0.5 मिलीमीटर तक होती है।
उपलब्ध सोल्डर मास्क रंगों में हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल और सफेद शामिल हैं।
पीसीबी सिल्क स्क्रीन रंगों में सफेद, काला शामिल है, और इसे आपकी आवश्यकताओं के आधार पर अनुकूलित किया जा सकता है।
स्ट्रिपेबल मास्क की मोटाई क्षमता 500 से 1000 माइक्रोमीटर तक होती है।
ओएसपी ऑक्साइड फिल्म की क्षमता 0.2 से 0.5 माइक्रोमीटर तक होती है।

शेन्ज़ेन जिएतेंग सर्किट कंपनी लिमिटेड उन्नत विनिर्माण उपकरण और प्रौद्योगिकी के उपयोग के माध्यम से उच्च गुणवत्ता वाले पीसीबी प्रदान करने के लिए समर्पित है।कंपनी के इंजीनियरों और तकनीशियनों की अनुभवी टीम ग्राहकों के साथ मिलकर काम करती है ताकि यह सुनिश्चित किया जा सके कि उनके पीसीबी उनकी विशिष्ट आवश्यकताओं को पूरा करते हैं।

गुणवत्ता के प्रति अपनी प्रतिबद्धता के अलावा, कंपनी ग्राहक सेवा को बहुत महत्व देती है।जिएतेंग सर्किट कंपनी लिमिटेड डिजाइन से लेकर डिलीवरी तक संपूर्ण पीसीबी निर्माण प्रक्रिया के दौरान वैयक्तिकृत समाधान और सहायता प्रदान करने के लिए अपने ग्राहकों के साथ मिलकर काम करती है।

कुल मिलाकर, शेन्ज़ेन जिएतेंग सर्किट कं, लिमिटेड गुणवत्ता, नवाचार और ग्राहक सेवा पर मजबूत फोकस के साथ एक प्रतिष्ठित और विश्वसनीय पीसीबी निर्माता है।पीसीबी निर्माण में कंपनी की विशेषज्ञता और ग्राहक संतुष्टि के प्रति समर्पण इसे उन व्यवसायों और संगठनों के लिए एक विश्वसनीय भागीदार बनाता है जिन्हें उच्च गुणवत्ता वाले पीसीबी की आवश्यकता होती है।
