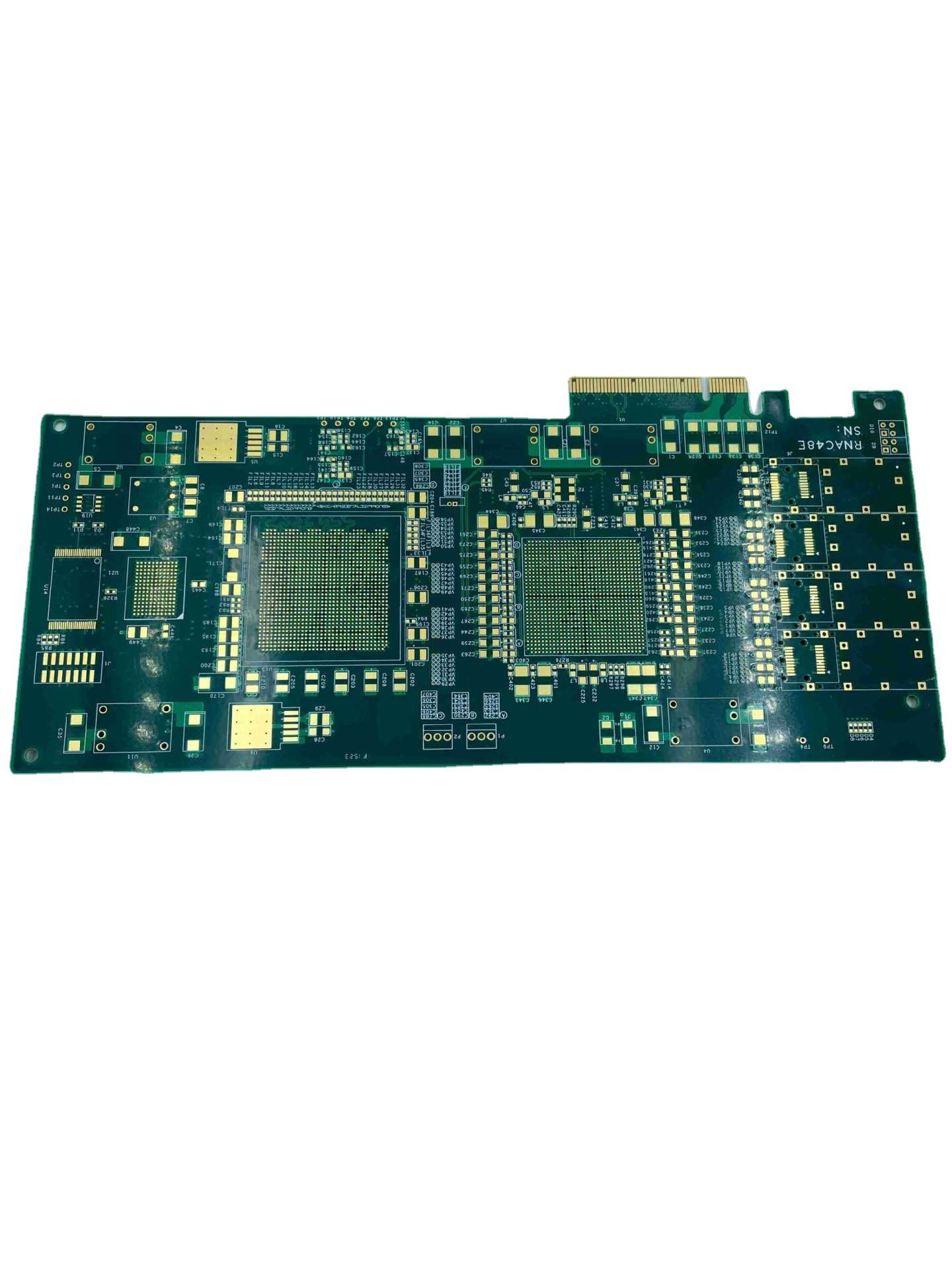

डबल साइडेड 2 मिमी मोटाई FR4 पीसीबी बोर्ड 6मिलि इमर्शन गोल्ड
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | JIETENG |
| प्रमाणन | ISO/TS16949/RoHS/TS16949 |
| मॉडल संख्या | FR4 |
| न्यूनतम आदेश मात्रा | बातचीत योग्य |
| मूल्य | negotiable |
| पैकेजिंग विवरण | खाली गत्ते का डिब्बा, निर्वात पैक |
| प्रसव के समय | 5-8 कार्य दिवस |
| भुगतान शर्तें | बातचीत योग्य |
| आपूर्ति की क्षमता | 150000 वर्ग मीटर / वर्ष |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| बोर्ड सामग्री | FR4 | बोर्ड की मोटाई | 1.6 मिमी |
|---|---|---|---|
| बोर्ड प्रकार | दो तरफा | तांबे की मोटाई | एक आउंस |
| समय सीमा | 7-10 दिन | न्यूनतम छेद का आकार | 0.2 मिमी |
| मिन लाइन स्पेसिंग | 0.1 मिमी | न्यूनतम रेखा चौड़ाई | 0.1 मिमी |
| पैकेजिंग | वैक्यूम पैकिंग | प्रोडक्ट का नाम | पीसीबी बोर्ड विधानसभा |
| सिल्क स्क्रीन रंग | सफ़ेद | मिलाप मुखौटा रंग | हरा |
| सतह खत्म | एच.एस.एल | ||
| प्रमुखता देना | डबल पक्षीय FR4 पीसीबी बोर्ड,2 मिमी मोटाई FR4 पीसीबी बोर्ड,विसर्जन गोल्ड FR4 सर्किट बोर्ड |
||
उत्पाद विवरण
2 मिमी मोटाई वाला पीसीबी बोर्ड FR4 6मिलि विसर्जन सोना
अनुमत परतों की अधिकतम संख्या 32 है, और 20 परतों से अधिक के किसी भी आदेश के लिए अतिरिक्त समीक्षा की आवश्यकता होगी।
तैयार पैनल का अधिकतम आकार 740 गुणा 500 मिलीमीटर है, लेकिन यदि पैनल का कोई भी किनारा 600 मिलीमीटर से अधिक है, तो बोर्ड की जांच करने की आवश्यकता होगी।
तैयार पैनल के लिए सबसे छोटा आकार 5 गुणा 5 मिलीमीटर है।
उपयोग के लिए उपलब्ध पीसीबी सामग्रियों में पीआई + एफआर4, एफआर4, रोजर्स और ईच शामिल हैं।
पीसीबी की मोटाई क्षमता 0.2 और 4.0 मिलीमीटर के बीच है।यदि मोटाई 0.2 मिलीमीटर से कम या 4 मिलीमीटर से अधिक है, तो इसकी समीक्षा की आवश्यकता होगी।इसके अतिरिक्त, 0.6 मिलीमीटर या उससे कम मोटाई वाले बोर्डों में टिन स्प्रे सतह नहीं हो सकती है।
आंतरिक और बाहरी आधार परतों के लिए तांबे की मोटाई 0.3/0.5oz से 3oz तक हो सकती है, अग्रिम 4-6oz तक।
धनुष और मोड़ के लिए स्वीकार्य सहनशीलता 0.075% है।
न्यूनतम एपर्चर आकार 0.15 मिलीमीटर है, और इस आकार से छोटे किसी भी एपर्चर के लिए डबल बोर्ड की आवश्यकता होगी।
एचडीआई न्यूनतम ड्रिलिंग क्षमता 0.08 और 0.10 मिलीमीटर के बीच है।
पीसीबी ट्रेस/क्लीयरेंस क्षमता 3मिलि या 0.075 मिलीमीटर है।
उपलब्ध पीसीबी आकार विधियों में राउटर, वी-कट और पंचिंग शामिल हैं।
सोल्डर मास्क की मोटाई क्षमता मानक 15-20um से लेकर उन्नत 35um तक होती है।
न्यूनतम सोल्डर मास्क ब्रिज की चौड़ाई क्षमता रंग के आधार पर भिन्न-भिन्न होती है, हरे रंग के लिए न्यूनतम 4मिलिलीटर और अन्य रंगों के लिए न्यूनतम 4.8मिलिलीटर की आवश्यकता होती है।
सोल्डर मास्क भरने की क्षमता 0.1 से 0.5 मिलीमीटर तक होती है।
उपलब्ध सोल्डर मास्क रंगों में हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल और सफेद शामिल हैं।
पीसीबी सिल्क स्क्रीन रंगों में सफेद, काला शामिल है, और इसे आपकी आवश्यकताओं के आधार पर अनुकूलित किया जा सकता है।
स्ट्रिपेबल मास्क की मोटाई क्षमता 500 से 1000 माइक्रोमीटर तक होती है।
ओएसपी ऑक्साइड फिल्म की क्षमता 0.2 से 0.5 माइक्रोमीटर तक होती है।
| सर्किट बोर्ड परत गिनती: | 6L | सर्किट बोर्ड लैमिनेट: | FR4 |
| तांबे की परत मोटी: | 1/1/1/1/1/1OZ | बोर्ड की मोटाई: | 2.0एमएम |
| सबसे छोटा छेद आकार: | 0.25 मिमी | सबसे छोटा पीसीबी ट्रैक/गैप: | 5/6मिलि |
| सोल्डर मास्क का रंग: | हरा | सिल्क स्क्रीन रंग: | सफ़ेद |
| पीसीबी सतह समाप्त: | सोना विसर्जन | बोर्ड प्रोफ़ाइल: | रूटिंग/वी-कट |
| पीसीबी बोर्ड आवेदन: | औद्योगिक नियंत्रण | ||
| विशेष आवश्यकता का अनुरोध: | प्रतिबाधा नियंत्रण/प्रेस-फिट छेद | ||
शेन्ज़ेन जिएतेंग सर्किट कंपनी लिमिटेड गुणवत्ता के प्रति अपनी प्रतिबद्धता पर गर्व करती है, और कंपनी यह सुनिश्चित करने के लिए उन्नत विनिर्माण उपकरण और तकनीकों का उपयोग करती है कि उनके पीसीबी उच्चतम मानकों को पूरा करते हैं।अनुभवी इंजीनियरों और तकनीशियनों की एक टीम के साथ, हम अपने ग्राहकों के साथ मिलकर काम करते हैं ताकि यह सुनिश्चित किया जा सके कि हमारे पीसीबी उनकी विशिष्ट आवश्यकताओं को पूरा करते हैं।
