हाफ होल रिजिड 6 लेयर्स प्रिंटेड सर्किट बोर्ड, FR4 TG150 एनिग फिनिश Pcb
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | JIETENG |
| प्रमाणन | ISO/TS16949/RoHS/TS16949 |
| मॉडल संख्या | FR4 |
| न्यूनतम आदेश मात्रा | बातचीत योग्य |
| मूल्य | negotiable |
| पैकेजिंग विवरण | खाली गत्ते का डिब्बा, निर्वात पैक |
| प्रसव के समय | 5-8 कार्य दिवस |
| भुगतान शर्तें | बातचीत योग्य |
| आपूर्ति की क्षमता | 150000 वर्ग मीटर / वर्ष |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| बोर्ड की मोटाई | 0.2 मिमी-4.5 मिमी | तांबे की मोटाई | एक आउंस |
|---|---|---|---|
| मूलभूत सामग्री | एफआर-4 | Min. मिन। line width रेखा की चौडाई | 3 मील |
| सतही परिष्करण | एचएएसएल, एनआईजी, ओएसपी, एचएएसएल लीड फ्री, इमर्शन गोल्ड | मैक्स। पैनल का आकार | 1150 मिमी × 560 मिमी |
| प्रमुखता देना | हाफ होल रिजिड प्रिंटेड सर्किट बोर्ड,3mil प्रिंटेड सर्किट बोर्ड,FR4 TG150 एनिग फिनिश Pcb |
||
उत्पाद विवरण

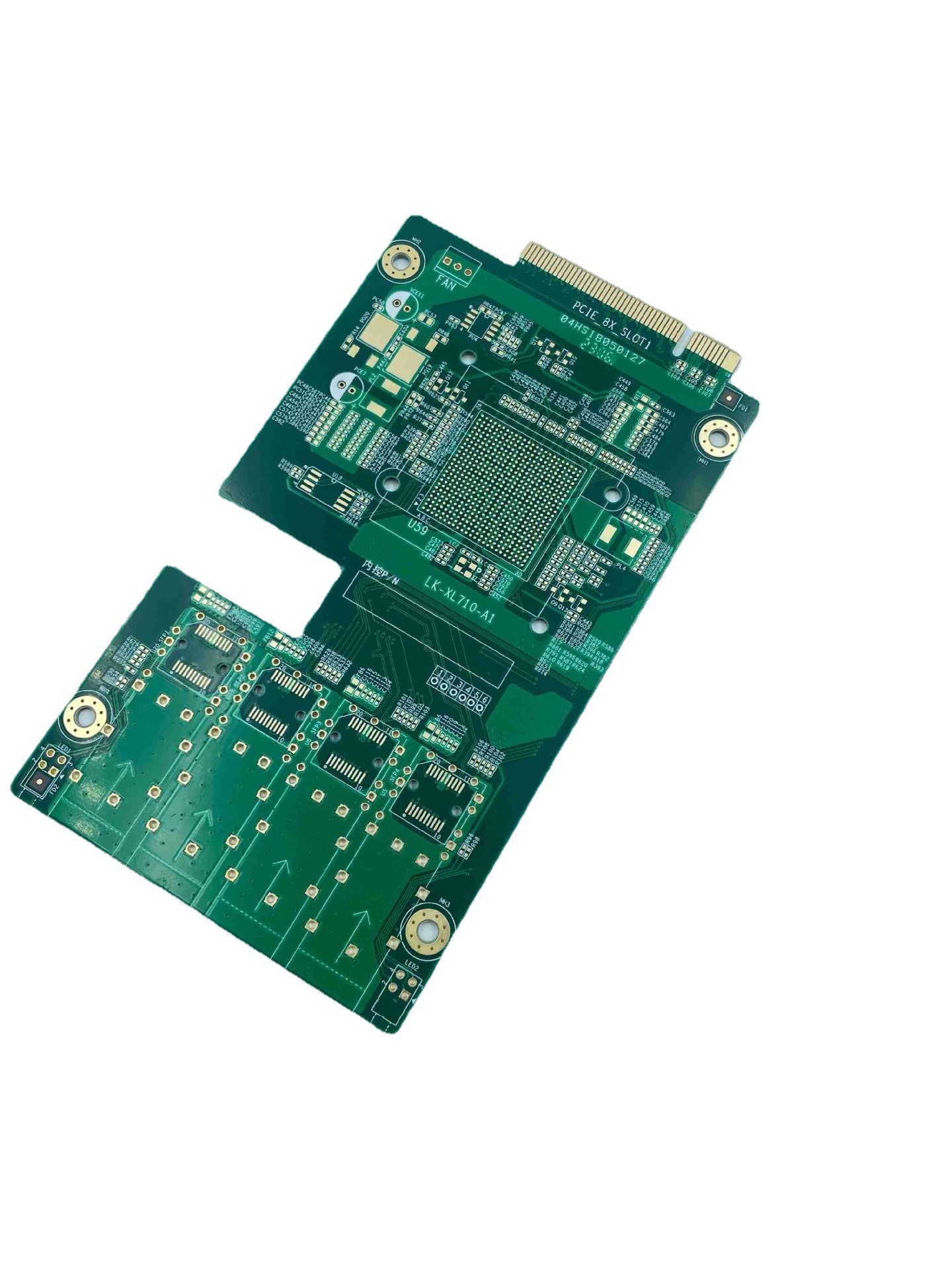

हाफ होल रिजिड 6 लेयर्स प्रिंटेड सर्किट बोर्ड FR4 TG150 एनिग फिनिश Pcb
आधा छेद कठोर 6-परत मुद्रित सर्किट बोर्ड (पीसीबी) एक पीसीबी को संदर्भित करता है जिसमें सब्सट्रेट सामग्री और तांबे के निशान की छह परतें होती हैं जहां विभिन्न परतों को जोड़ने वाले छेद केवल बोर्ड के माध्यम से आंशिक रूप से ड्रिल किए जाते हैं।यह विशेष रूप से उच्च तनाव वाले वातावरण में पीसीबी की विश्वसनीयता और स्थिरता को बढ़ाता है।
FR4 TG150 आमतौर पर पीसीबी के निर्माण में उपयोग की जाने वाली एक सब्सट्रेट सामग्री है।इसमें 150 डिग्री सेल्सियस का एक ग्लास संक्रमण तापमान (टीजी) है, यह दर्शाता है कि यह यांत्रिक या विद्युत गुणों को खोए बिना ऑपरेशन के दौरान उच्च तापमान का सामना कर सकता है।यह इसे उच्च तापमान अनुप्रयोगों के लिए उपयुक्त बनाता है।
| परतें | बड़े पैमाने पर उत्पादन: 2 ~ 58 परतें / पायलट रन: 64 परतें |
| मैक्स।मोटाई | बड़े पैमाने पर उत्पादन: 394mil (10mm) / पायलट रन: 17.5mm |
| सामग्री | FR-4 (स्टैंडर्ड FR4, मिड-Tg FR4, Hi-Tg FR4, लेड फ्री असेंबली मटेरियल), हैलोजन-फ्री, सिरेमिक भरा हुआ, टेफ्लॉन, पॉलीमाइड, BT, PPO, PPE, हाइब्रिड, आंशिक हाइब्रिड, आदि। |
| मिन।चौड़ाई/अंतराल | भीतरी परत: 3mil/3mil (HOZ), बाहरी परत: 4mil/4mil(1OZ) |
| मैक्स।तांबे की मोटाई | UL प्रमाणित: 6.0 OZ / पायलट रन: 12OZ |
| मिन।छेद का आकार | मैकेनिकल ड्रिल: 8mil(0.2mm) लेजर ड्रिल: 3mil(0.075mm) |
| मैक्स।पैनल का आकार | 1150 मिमी × 560 मिमी |
| आस्पेक्ट अनुपात | 18:1 |
| सतह खत्म | एचएएसएल, इमर्सन गोल्ड, इमर्सन टिन, ओएसपी, एनआईजी + ओएसपी, इमर्सन सिल्वर, एनईपीआईजी, गोल्ड फिंगर |
| विशेष प्रक्रिया |
दफन होल, ब्लाइंड होल, एंबेडेड रेजिस्टेंस, एंबेडेड कैपेसिटी, हाइब्रिड, आंशिक हाइब्रिड, आंशिक उच्च घनत्व, बैक ड्रिलिंग और प्रतिरोध नियंत्रण।
|
शेन्ज़ेन Jieteng सर्किट कं, लिमिटेड शेन्ज़ेन, चीन में स्थित एक मुद्रित सर्किट बोर्ड (पीसीबी) निर्माता है।
कंपनी एकतरफा, दो तरफा और बहु-परत पीसीबी के साथ-साथ उच्च तापमान, उच्च आवृत्ति और अन्य मांग वाले अनुप्रयोगों के लिए विशेष पीसीबी सहित पीसीबी समाधानों की एक विस्तृत श्रृंखला पेश करती है।
शेन्ज़ेन Jieteng सर्किट कं, लिमिटेड गुणवत्ता और नवाचार के लिए प्रतिबद्ध है, हमारी कंपनी उन्नत विनिर्माण उपकरण और प्रौद्योगिकी का उपयोग करती है ताकि यह सुनिश्चित किया जा सके कि उनके पीसीबी उच्चतम मानकों को पूरा करते हैं।हमारे पास अनुभवी इंजीनियरों और तकनीशियनों की एक टीम है जो यह सुनिश्चित करती है कि ग्राहकों के पीसीबी उनकी विशिष्ट आवश्यकताओं को पूरा करते हैं।
