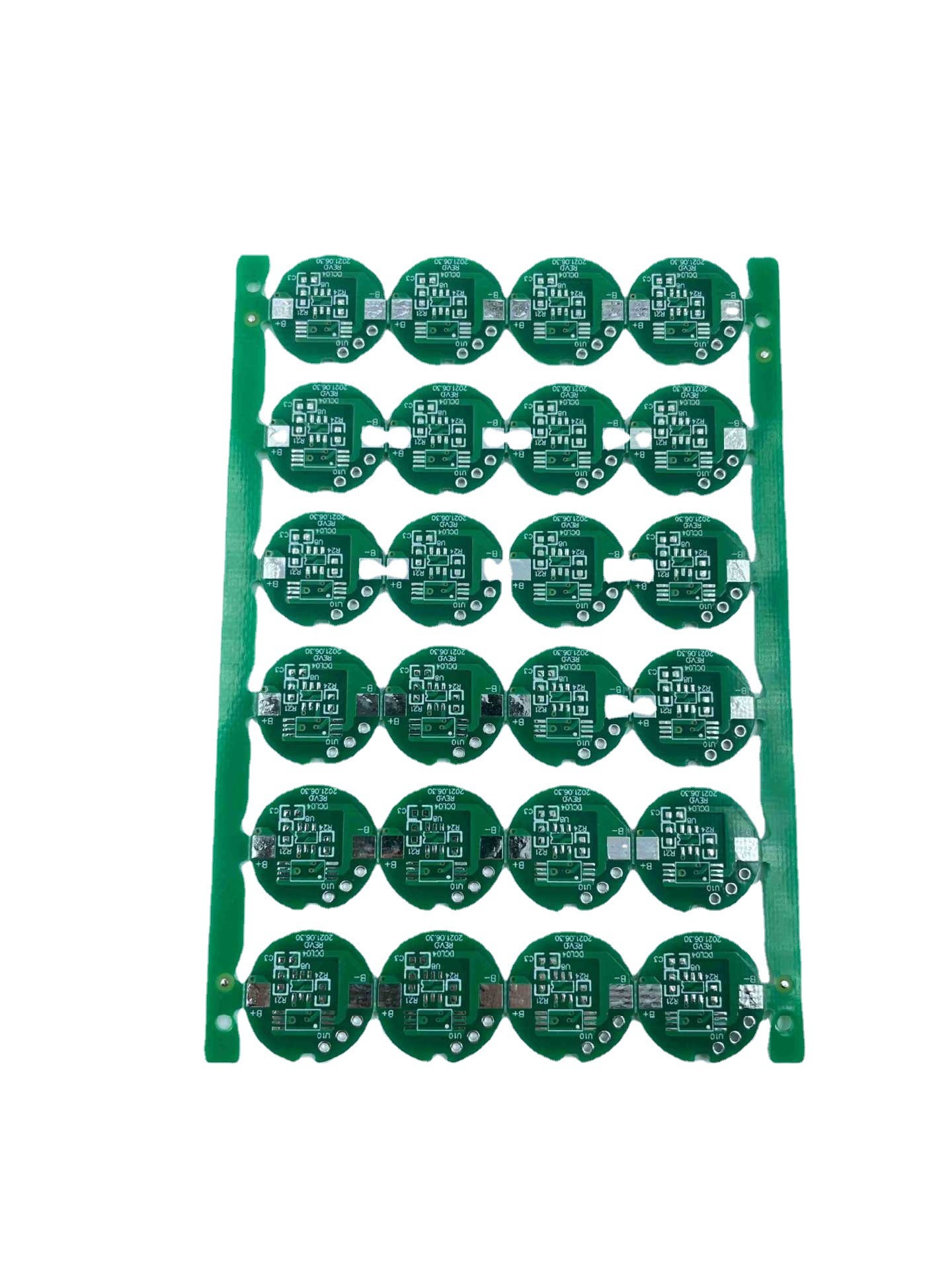

cem-3 FR4 मल्टीलेयर PCB सर्किट बोर्ड HASL सरफेस फिनिशिंग
| उत्पत्ति के प्लेस | ग्वांगडोंग, चीन |
|---|---|
| ब्रांड नाम | JIETENG |
| प्रमाणन | ISO/TS16949/RoHS/TS16949 |
| मॉडल संख्या | पीसीबीए |
| न्यूनतम आदेश मात्रा | बातचीत योग्य |
| मूल्य | negotiable |
| पैकेजिंग विवरण | भीतरी वैक्यूम पैकिंग, बाहरी मानक गत्ते का डिब्बा |
| प्रसव के समय | प्रसव के लिए 5-8 दिन |
| भुगतान शर्तें | बातचीत योग्य |
| आपूर्ति की क्षमता | प्रति वर्ष 150000 वर्ग मीटर / वर्ग मीटर |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| बोर्ड की मोटाई | 0.2-6.0 मिमी | Min. मिन। line width रेखा की चौडाई | 0.1 0 मिमी |
|---|---|---|---|
| तांबे की मोटाई | 1/2 ओज मिन | मूलभूत सामग्री | एफआर-4/एल्यूमिनियम/सिरेमिक/केम-3 |
| मिन। पंक्ति रिक्ति | 0.003" | बोर्ड प्रकार | कठोर, लचीला, कठोर-लचीला |
| प्रमुखता देना | 0.003" मल्टीलेयर पीसीबी सर्किट बोर्ड,Cem-3 मल्टीलेयर पीसीबी सर्किट बोर्ड,एचएएसएल मल्टीलेयर पीसीबी फैब्रिकेशन |
||
उत्पाद विवरण
FR4 बहुपरत पीसीबी सर्किट बोर्ड पीसीबी निर्माता
आवश्यक विवरण
| पीसीबी के लिए तकनीकी विशिष्टता | |
| परत की संख्या | 1,2,4 या 6, 32 परतों तक |
| बोर्ड का आकार | आयताकार, गोल, स्लॉट, कटआउट, जटिल, अनियमित |
| बोर्ड का प्रकार | कठोर, लचीला, कठोर-लचीला |
| बोर्ड सामग्री | FR-4 ग्लास एपॉक्सी, FR-4 उच्च Tg, Rohs आज्ञाकारी, एल्यूमीनियम, रोजर्स, आदि। |
| बोर्ड काटना | शियर, वी-स्कोर, टैब-रूटेड |
| बोर्ड की मोटाई | 0.2-4.0 मिमी, फ्लेक्स 0.01-0.25 मिमी |
| तांबे का वजन | 1.0, 1.5, 2.0 ऑउंस |
| सोल्डर मास्क | दो तरफा हरा एलपीआई, लाल, सफेद, पीला, नीला, काला भी समर्थन करता है |
| सिल्क स्क्रीन | सफेद, पीले, काले या नकारात्मक में दो तरफा या एक तरफा |
| सिल्क स्क्रीन न्यूनतम रेखा चौड़ाई | 0.006 '' या 0.15 मिमी |
| मैक्स बोर्ड आयाम | 20 इंच * 20 इंच या 500 मिमी * 500 मिमी |
| मिन ट्रेस/गैप | 0.10mm, या 4mils |
| न्यूनतम ड्रिल होल व्यास | 0.01'', 0.25mm, या 10mils |
| सतह खत्म | एचएएसएल, निकल, विसर्जन सोना, विसर्जन टिन, विसर्जन चांदी, ओएसपी, आदि। |
| बोर्ड की मोटाई सहनशीलता | ± 10% |
| कॉपर वजन सहिष्णुता | ± 0.25 आउंस |
| न्यूनतम स्लॉट चौड़ाई | 0.12'', 3.0mm, या 120mils |
| वी-स्कोर गहराई | बोर्ड की मोटाई का 20-25% |
| डिजाइन फ़ाइल स्वरूप | Gerber RS-274,274D, ईगल और ऑटोकैड का DXF, DWG |
