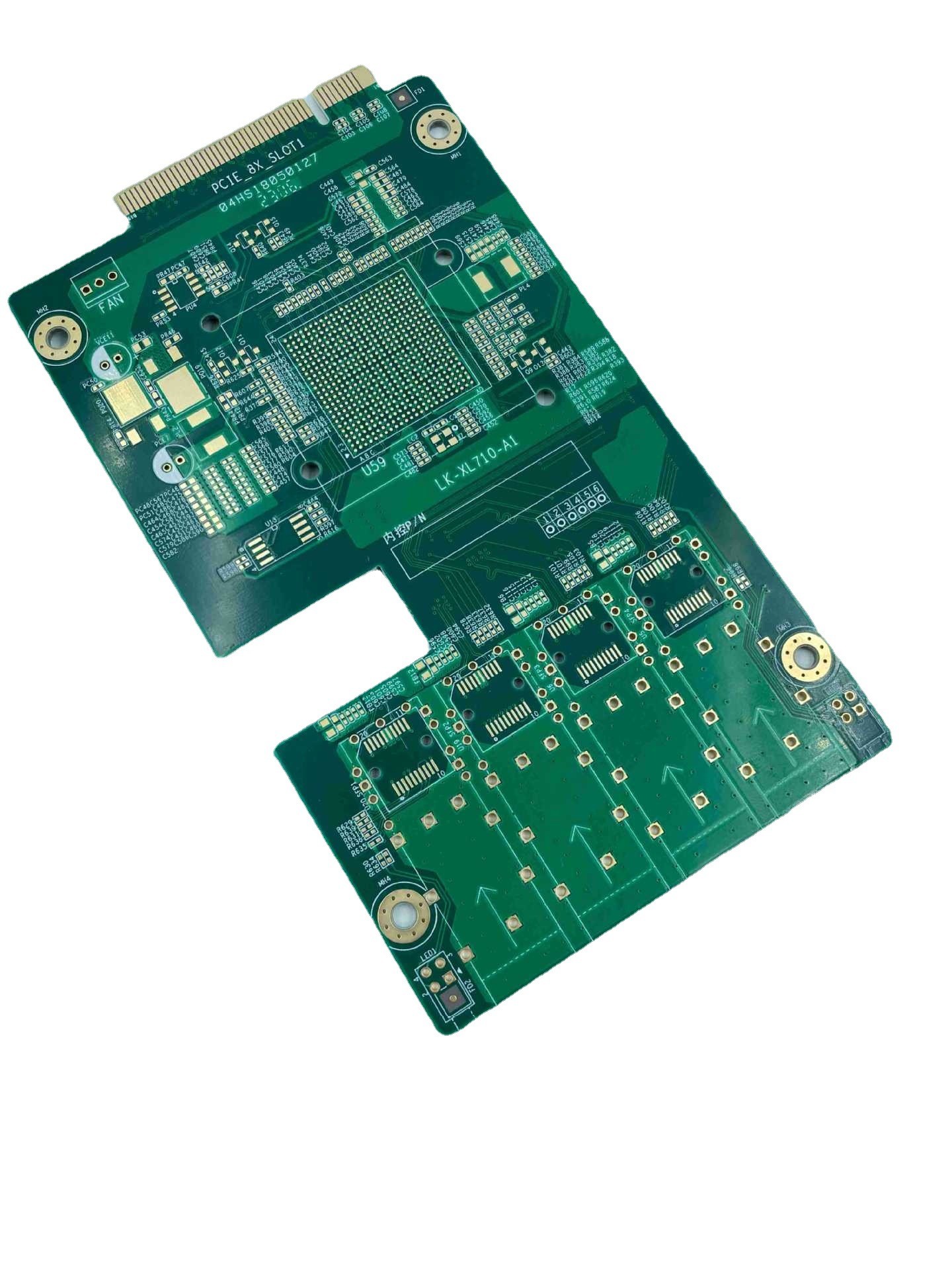

FR4 TG180 मल्टीलेयर प्रिंटेड सर्किट बोर्ड इमर्शन गोल्ड प्रोसेस
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | JIETENG |
| प्रमाणन | ISO/TS16949/RoHS/TS16949 |
| मॉडल संख्या | FR4 |
| न्यूनतम आदेश मात्रा | बातचीत योग्य |
| मूल्य | negotiable |
| पैकेजिंग विवरण | खाली गत्ते का डिब्बा, निर्वात पैक |
| प्रसव के समय | 5-8 कार्य दिवस |
| भुगतान शर्तें | बातचीत योग्य |
| आपूर्ति की क्षमता | 150000 वर्ग मीटर / वर्ष |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| मूलभूत सामग्री | एफआर-4 | सोल्डर मास्क | काला हरा नीला |
|---|---|---|---|
| सामग्री | हाइट टीजी | रंग | हरा |
| क्षमता के माध्यम से प्लगिंग | 0.2-0.8 मिमी | विशेष ज़रूरतें | कॉपर भरा व्यास और स्टैक-अप की आपूर्ति की |
| प्रमुखता देना | TG180 मल्टीलेयर प्रिंटेड सर्किट बोर्ड,ग्रीन मल्टीलेयर प्रिंटेड सर्किट बोर्ड,FR4 PCB बोर्ड असेंबली |
||
उत्पाद विवरण
FR4 TG180 बहुपरत मुद्रित सर्किट बोर्ड सोने की प्रक्रिया को विसर्जित करता है
FR4 TG180 एक विशेष प्रकार की सब्सट्रेट सामग्री है जिसका उपयोग मुद्रित सर्किट बोर्ड (पीसीबी) के निर्माण में किया जाता है।इसमें 180 डिग्री सेल्सियस का एक ग्लास संक्रमण तापमान (टीजी) है, यह दर्शाता है कि यह यांत्रिक या विद्युत गुणों को खोए बिना ऑपरेशन के दौरान उच्च तापमान का सामना कर सकता है।FR4 TG180 सामग्री से बना एक बहुपरत पीसीबी दो से अधिक परतों वाले पीसीबी को संदर्भित करता है, आमतौर पर 4 से 16 परतें या अधिक।मल्टीलेयर FR4 TG180 PCB की सटीक विशेषताएं और विशिष्टताएँ निर्माता पर निर्भर करेंगी, लेकिन कुछ सामान्य विशेषताओं में शामिल हो सकते हैं:
मल्टीलेयर काउंट: मल्टीलेयर FR4 TG180 PCB में आमतौर पर सिंगल या टू-लेयर PCB की तुलना में अधिक परतें होती हैं, जिससे कार्यक्षमता और जटिलता बढ़ जाती है।
उच्च ताप प्रतिरोध: FR4 TG180 सामग्री में उच्च ताप प्रतिरोध है और यह उच्च तापमान अनुप्रयोगों के लिए उपयुक्त है।
सख्त प्रतिबाधा नियंत्रण: बहुपरत FR4 TG180 PCB में सख्त प्रतिबाधा नियंत्रण हो सकता है, जो विशेष रूप से उच्च गति वाले डिजिटल और RF अनुप्रयोगों के लिए महत्वपूर्ण है।
उच्च-आवृत्ति प्रदर्शन: FR4 TG180 सामग्री में अच्छा उच्च-आवृत्ति प्रदर्शन होता है और उच्च-गति सिग्नल ट्रांसमिशन की आवश्यकता वाले अवसरों के लिए उपयुक्त होता है।
आकार के माध्यम से छोटे: बहुपरत FR4 TG180 पीसीबी आकार के माध्यम से छोटे का उपयोग कर सकते हैं, घनत्व बढ़ा सकते हैं और सिग्नल हस्तक्षेप को कम कर सकते हैं।
कुल मिलाकर, मल्टीलेयर FR4 TG180 PCB एक उच्च प्रदर्शन वाला PCB है जो अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है जहाँ उच्च तापमान, उच्च गति सिग्नल ट्रांसमिशन और प्रतिबाधा नियंत्रण महत्वपूर्ण हैं।
| पीसीबी परत | बहुपरत मुद्रित सर्किट बोर्ड (12L) |
| पीसीबी सतह समाप्त | इमर्सन गोल्ड 2u" (0.05 - 0.1 µm गोल्ड ओवर 3 - 5 µm निकल का।) और गोल्ड फिंगर |
| पीसीबी सामग्री की आवश्यकता | एफआर4, टीजी180 |
| पीसीबी मोटाई समाप्त | 2.2 मिमी समाप्त, +/- 10% |
| सबसे छोटा छेद आकार | 0.20 मिमी |
| पीसीबी सोल्डर प्रतिरोध | 2 भुजाएँ, नीला |
| पीसीबी सिल्कस्क्रीन रंग | 2 भुजाएँ, सफेद |
| कॉपर बाहरी परत का वजन | 1 ऑउंस (35µm) समाप्त कॉपर वजन |
| कॉपर आंतरिक परत का वजन | 1/2 औंस (18µm) आधार वजन |
| विशेष ज़रूरतें | कॉपर भरा व्यास और स्टैक-अप की आपूर्ति की |
