8 लेयर इमर्शन गोल्ड इम्पीडेंस पीसीबी बोर्ड प्रोटोटाइप FR4 S1150G
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | JIETENG |
| प्रमाणन | ISO/TS16949/RoHS/TS16949 |
| मॉडल संख्या | FR4 |
| न्यूनतम आदेश मात्रा | बातचीत योग्य |
| मूल्य | negotiable |
| पैकेजिंग विवरण | खाली गत्ते का डिब्बा, निर्वात पैक |
| प्रसव के समय | 5-8 कार्य दिवस |
| भुगतान शर्तें | बातचीत योग्य |
| आपूर्ति की क्षमता | 150000 वर्ग मीटर / वर्ष |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| मूलभूत सामग्री | एफआर-4 | तांबे की मोटाई | एक आउंस |
|---|---|---|---|
| प्रकार | इलेक्ट्रॉनिक बोर्ड | मिलाप मुखौटा रंग | हरा |
| पीसीबी बोर्ड मोटा | 1.6 मिमी | Min. मिन। line distance/space रेखा दूरी / स्थान | 4/4 मील |
| प्रमुखता देना | विसर्जन गोल्ड पीसीबी बोर्ड प्रोटोटाइप,8 परत पीसीबी बोर्ड प्रोटोटाइप,1OZ पीसीबी बोर्ड असेंबली |
||
उत्पाद विवरण

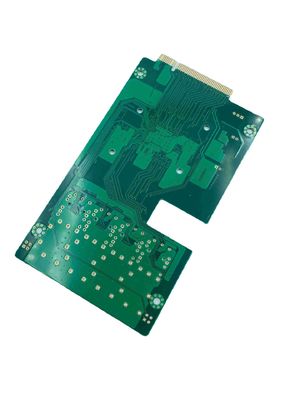

8-लेयर इमर्शन गोल्ड इम्पीडेंस बोर्ड PCB बोर्ड प्रोटोटाइप FR4 S1150G
8-परत पीसीबी सर्किट बोर्ड
पीसीबी मोटाई क्षमता: पीसीबी की मोटाई 0.2 से 4.0 मिमी तक हो सकती है।हालाँकि, 0.2 मिमी से पतले या 4 मिमी से अधिक मोटे बोर्ड की समीक्षा की आवश्यकता होती है।यदि बोर्ड की मोटाई 0.6 मिमी या उससे कम है, तो पीसीबी में एचएएसएल सतह खत्म नहीं हो सकती है।
तांबे की मोटाई: आंतरिक और बाहरी आधार तांबे की परतों की न्यूनतम मोटाई 0.3/0.5oz तक पहुंच सकती है, अधिकतम मोटाई 3oz तक पहुंच सकती है, और उन्नत स्तर 4-6oz तक पहुंच सकता है।
बेंड एंड ट्विस्ट टॉलरेंस: पीसीबी में 0.075% बेंड और ट्विस्ट टॉलरेंस है।
न्यूनतम छेद का आकार: पीसीबी का न्यूनतम छेद का आकार 0.15 मिमी हो सकता है, लेकिन 0.15 मिमी से छोटे छेद वाले बोर्डों की समीक्षा करने की आवश्यकता है।
एचडीआई न्यूनतम ड्रिलिंग क्षमता: पीसीबी न्यूनतम ड्रिलिंग आकार 0.08-0.10 मिमी है।
पीसीबी ट्रेस/निकासी क्षमता: पीसीबी ट्रेस/निकासी क्षमता 3mil (0.075mm) तक।
पीसीबी रूपरेखा विधि: पीसीबी रूपरेखा रूटिंग, वी-कट या पंचिंग का उपयोग कर सकती है।
सोल्डर मास्क की मोटाई क्षमता: पीसीबी में 15-20um की मानक सोल्डर मास्क मोटाई या 35um की प्रीमियम मोटाई हो सकती है।
न्यूनतम सोल्डर मास्क ब्रिज चौड़ाई क्षमता: न्यूनतम सोल्डर मास्क ब्रिज चौड़ाई क्षमता हरे रंग के लिए 4 मिलियन और अन्य रंगों के लिए 4.8 मिलियन है।
सोल्डर मास्क भरने की क्षमता: पीसीबी में 0.1-0.5 मिमी के व्यास के साथ सोल्डर मास्क भरने वाले छेद हो सकते हैं।
मिलाप मुखौटा रंग: मिलाप मुखौटा हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद या अन्य रंग हो सकता है।
पीसीबी रेशम स्क्रीन प्रिंटिंग: पीसीबी रेशम स्क्रीन प्रिंटिंग सफेद, काला, या अन्य रंगों को आवश्यकताओं के अनुसार चुना जा सकता है।
| परत मायने रखती है: | 8 परत | सर्किट बोर्ड टुकड़े टुकड़े: | FR4 |
| विभिन्न तांबे की मोटाई: | 1/1/1/1OZ | पीसीबी बोर्ड मोटा: | 1.6 एमएम |
| सबसे छोटा यांत्रिक ड्रिलिंग छेद: | 0.20 मिमी | मिन।लाइन दूरी/अंतरिक्ष: | 4/4 मील |
| मिलाप मुखौटा रंग: | हरा रंग केएसएम | किंवदंतियों का रंग: | सफेद रंग |
| पीसीबी सतह समाप्त: | विसर्जन सोना | बोर्ड प्रोफ़ाइल: | पिसाई |
| पीसीबी बोर्ड आवेदन: | औद्योगिक नियंत्रण | ||
| अनुरोध विशेष आवश्यकता: | प्रतिबाधा नियंत्रण | ||
शेन्ज़ेन Jieteng सर्किट कं, लिमिटेड
विभिन्न प्रकार के पीसीबी सर्किट बोर्डों के उत्पादन में विशेषज्ञता
