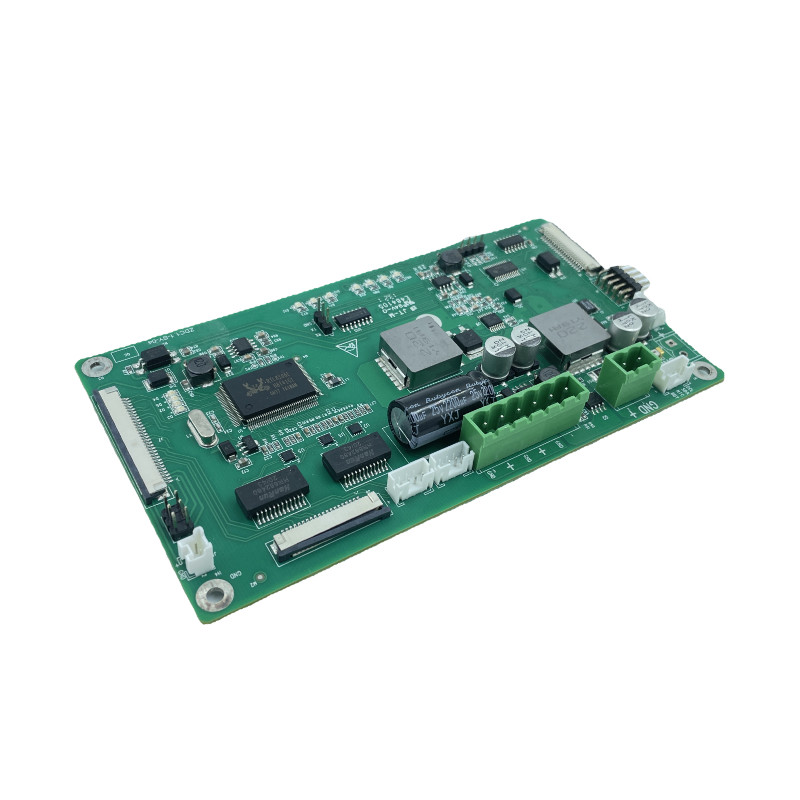

पीसीबी डबल लेयर सर्किट बोर्ड, FR4 बेस मटेरियल कंट्रोलर सर्किट बोर्ड
| उत्पत्ति के प्लेस | ग्वांगडोंग, चीन |
|---|---|
| ब्रांड नाम | JIETENG |
| प्रमाणन | ISO/TS16949/RoHS/TS16949 |
| मॉडल संख्या | पीसीबीए |
| न्यूनतम आदेश मात्रा | बातचीत योग्य |
| मूल्य | negotiable |
| पैकेजिंग विवरण | भीतरी वैक्यूम पैकिंग, बाहरी मानक गत्ते का डिब्बा |
| प्रसव के समय | प्रसव के लिए 5-8 दिन |
| भुगतान शर्तें | बातचीत योग्य |
| आपूर्ति की क्षमता | प्रति वर्ष 150000 वर्ग मीटर / वर्ग मीटर |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| परतों की संख्या | 1-8 परत | मूलभूत सामग्री | FR4 |
|---|---|---|---|
| तांबे की मोटाई | एक आउंस | बोर्ड की मोटाई | 1.6 मिमी |
| बोर्ड का आकार | डबल साइड पीसीबी | सोल्डर मास्क | हरा काला |
| प्रमुखता देना | 1oz डबल लेयर सर्किट बोर्ड,1.6mm कंट्रोलर सर्किट बोर्ड,FR4 पावर सप्लाई सर्किट बोर्ड |
||
उत्पाद विवरण
पीसीबी डबल-लेयर सर्किट बोर्ड कंट्रोलर सर्किट बोर्ड सिंगल-साइड पावर सप्लाई सर्किट बोर्ड प्रोडक्शन एलईडी सर्किट बोर्ड निर्माता
आवश्यक विवरण
| वस्तु | विनिर्देश | |
| 1 | परत की संख्या | 1-16 परतें (मानक) |
| 2 | सामग्री | एफआर 4, एल्यूमिनियम, एफपीसी |
| 3 | सतह खत्म | एचएएसएल (एलएफ), सोना चढ़ाना, एनिग, विसर्जन सोना,विसर्जन टिन, ओएसपी |
| 4 | बोर्ड की मोटाई समाप्त करें | 0.2mm-6.00 मिमी (8mil-126mil) |
| 5 | तांबे की मोटाई | 1/2 औंस न्यूनतम; 12 औंस अधिकतम |
| 6 | सोल्डर मास्क | हरा / काला / सफेद / लाल / नीला / पीला |
| 7 | Min.Trace चौड़ाई और रेखा रिक्ति | 0.075mm/0.1mm(3mil/4mil) |
| 8 | सीएनसी ड्रिलिंग के लिए मिन.होल व्यास | 0.1 मिमी (4mil) |
| 9 | पंचिंग के लिए मिन.होल व्यास | 0.9 मिमी (35mil) |
| 10 | सबसे बड़ा पैनल आकार | 610 मिमी * 508 मिमी |
| 11 | होल पोसिटॉन | +/- 0.075mm(3mil) सीएनसी ड्रिलिंग |
| 12 | कंडक्टर चौड़ाई (डब्ल्यू) | 0.05mm(2mil)or;+/- मूल कलाकृति का 20% |
| 13 | होल व्यास (एच) | PTH L:+/-0.075mm(3mil);Non-PTH L:+/-0.05mm(2mil) |
| 14 | रूपरेखा सहिष्णुता | पंचिंग द्वारा 0.125mm(5mil) CNC रूटिंग;+/-0.15mm(6mil) |
| 15 | ताना और मोड़ | 0.70% |
| 16 | इन्सुलेशन प्रतिरोध | 10 कोह्म - 20 मोहम |
| 17 | प्रवाहकत्त्व | <50ohm |
| 18 | परीक्षण वोल्टेज | 10-300 वी |
| 19 | पैनल का आकार | 110 × 100 मिमी (न्यूनतम); 660 × 600 मिमी (अधिकतम) |
| 20 | परत-परत गलत पंजीकरण | 4 परतें: 0.15 मिमी (6 मील) अधिकतम; 6 परतें: 0.25 मिमी (10 मील) अधिकतम |
| 21 | होल एज से सर्किट पैटर्न के बीच मिन.स्पेसिंगएक भीतरी परत की | 0.25 मिमी (10 मील) |
| 22 | बोर्ड ऑलाइन से सर्किट्री के बीच न्यूनतम अंतरनमूनाएक भीतरी परत की | 0.25 मिमी (10 मील) |
| 23 | बोर्ड मोटाई सहिष्णुता | 4 परतें:+/-0.13mm(5mil);6 परतें:+/-0.15mm(6mil) |
| 24 | प्रतिबाधा नियंत्रण | +/- 10% |
| 25 | भिन्न प्रभाव | +-/10% |
