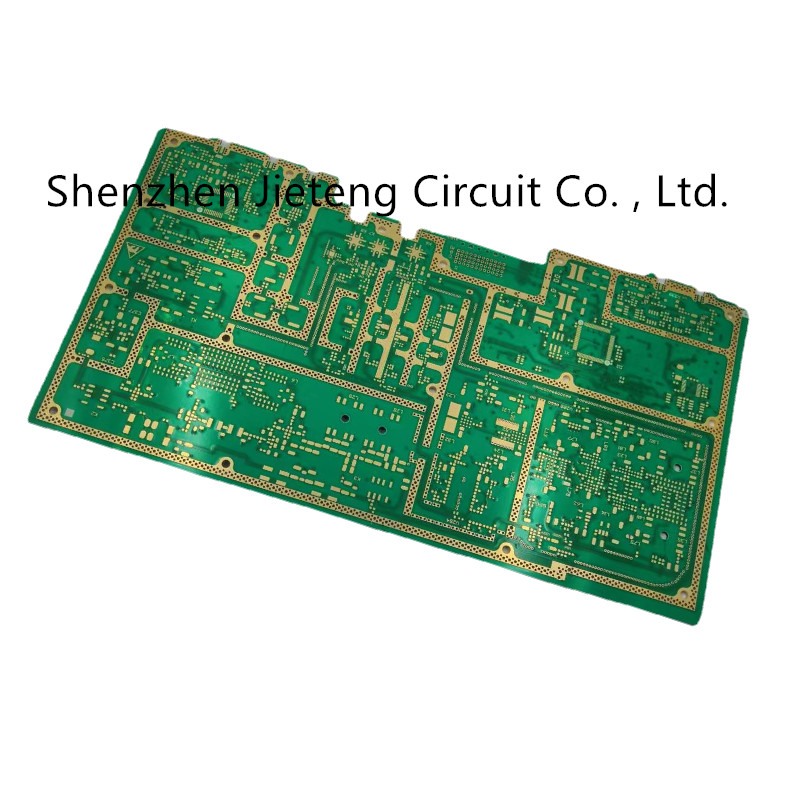

प्रतिबाधा BGA PCBA सर्किट बोर्ड एयर कूलर के लिए उत्पादन

  • Impedance BGA PCBA Circuit Board Production For Air Cooler
उत्पत्ति के प्लेस ग्वांगडोंग, चीन
ब्रांड नाम JIETENG
प्रमाणन ISO/TS16949/RoHS/TS16949
मॉडल संख्या पीसीबीए
न्यूनतम आदेश मात्रा बातचीत योग्य
मूल्य negotiable
पैकेजिंग विवरण भीतरी वैक्यूम पैकिंग, बाहरी मानक गत्ते का डिब्बा
प्रसव के समय प्रसव के लिए 5-10 दिन
भुगतान शर्तें बातचीत योग्य
आपूर्ति की क्षमता प्रति वर्ष 50000 वर्ग मीटर / वर्ग मीटर

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
बोर्ड की मोटाई 0.5OZ-6OZ तांबे की मोटाई 1/2OZ 1OZ 2OZ 3OZ
मूलभूत सामग्री अल्युमीनियम Min. मिन। line width रेखा की चौडाई 0.075 मिमी (3mil)
प्रमुखता देना

PCBA सर्किट बोर्ड उत्पादन

,

BGA सर्किट बोर्ड उत्पादन

,

BGA एयर कूलर सर्किट बोर्ड
एक संदेश छोड़ें
उत्पाद विवरण

PCBA सर्किट बोर्ड, मोबाइल पावर PCB बोर्ड घरेलू उपकरण ब्लूटूथ ऑडियो सर्किट BGA प्रतिबाधा सर्किट बोर्ड



आवश्यक विवरण
मॉडल संख्या:
1103R04024ए
उत्पत्ति का स्थान:
ग्वांगडोंग, चीन
ब्रांड का नाम:
जीतेंग
मूलभूत सामग्री:
FR4, CEM1, CEM3, PI, आदि
तांबे की मोटाई:
18-140um
बोर्ड की मोटाई:
0.3-7.0 मिमी
मिन।छेद का आकार:
0.1-0.2 मिमी
मिन।रेखा की चौडाई:
3/3 मील
मिन।पंक्ति रिक्ति:
3/2.5 मील
सतही परिष्करण:
LF-HASL, OSP, ENIG, आदि।
बोर्ड का आकार:
508 मिमी * 640 मिमी, 610 मिमी * 1400 मिमी
प्रोडक्ट का नाम:
बहुपरत पीसीबी
परत:
1-56 परतें
आवेदन पत्र:
इलेक्ट्रॉनिक्स डिवाइस
सोल्डर मास्क:
हरा।लाल।नीला।सफ़ेद।काला पीला
प्रमाणपत्र:
ISO9001/ISO14001/ISO13485/TF16949
एमओक्यू:
1 टुकड़ा
विशेष अनुरोध:
प्रतिबाधा नियंत्रण + बीजीए






















वस्तु
मानक (बड़े पैमाने पर उत्पादन)
उन्नत (नमूनाकरण)
परतें
1-28 परत
30-100 परत
अंतिम बोर्ड की मोटाई
0.3-3.2 मिमी
0.15-7.0 मिमी
मैक्स।पैनल का आकार
508 * 640 मिमी
610 * 1400 मिमी
सामग्री
सीईएम -3, एफआर -4, (उच्च सीटीआई, हलोजन मुक्त, उच्च आवृत्ति), धातु आधार, सिरेमिक, ग्लास बेस।
सीईएम -3, एफआर -4, (उच्च सीटीआई, हलोजन मुक्त, उच्च आवृत्ति), धातु आधार, सिरेमिक, ग्लास बेस।
सामग्री प्रदायक
केबी, एसवाई, एनवाई, आईटेक, टीयूसी
रोजर्स, अर्लॉन, टैकोनिक, नेल्को...
सतह खत्म
LF-HASL, OSP, ENIG, इमर्शन सिल्वर, इमर्शन टिन
LF-HASL, OSP, ENIG, इमर्शन सिल्वर, इमर्शन टिन
प्रतिबाधा नियंत्रण
± 10% ओम
± 10% ओम
मिन।रेखा की चौड़ाई/अंतरिक्ष
3/3 मील
3/2.5 मील
मैक्स।आस्पेक्ट अनुपात
10: 1
30:1
तांबे की मोटाई
18um, 35um, 70um, 105um, 140um
140um (आंतरिक परत) -280um (बाहरी परत)
मिन।फिनिश्ड होल साइज
0.2 मिमी
0.1 मिमी
सोलर मास्क
हरा, सफेद, काला, भूरा, नीला (गहरा नीला, हल्का नीला), गुलाबी, ऑर्गन, बैंगनी, लाल, पीला
हरा, सफेद, काला, भूरा, नीला (गहरा नीला, हल्का नीला), गुलाबी, ऑर्गन, बैंगनी, लाल, पीला



प्रतिबाधा BGA PCBA सर्किट बोर्ड एयर कूलर के लिए उत्पादन 0
