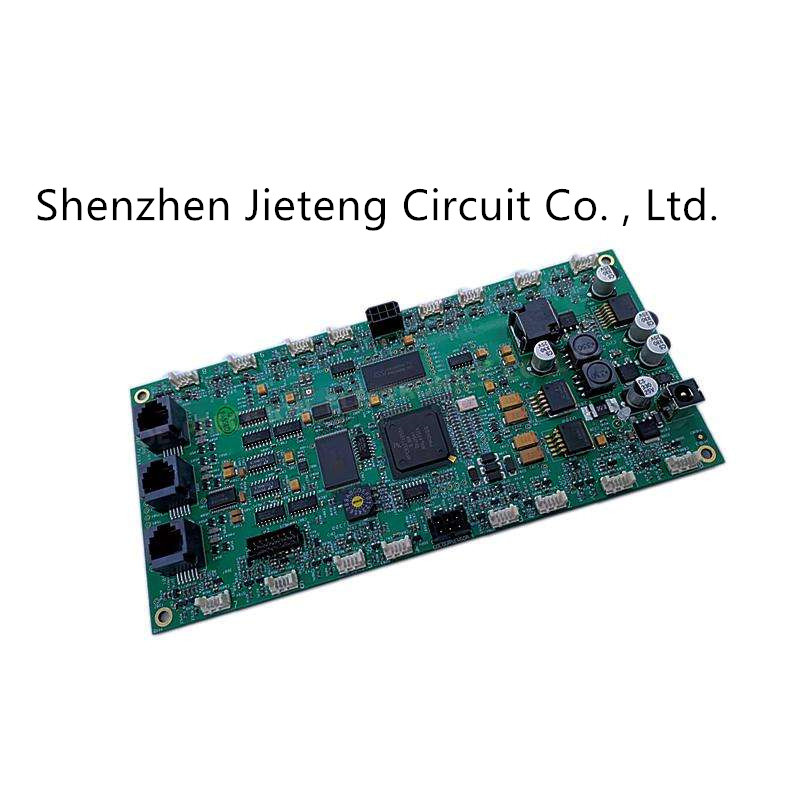

OEM 18um-70um फ्लेक्सिबल प्रिंटेड सर्किट बोर्ड PCB असेंबली

  • OEM 18um-70um Flexible Printed Circuit Board PCB Assembly
  • OEM 18um-70um Flexible Printed Circuit Board PCB Assembly
उत्पत्ति के प्लेस ग्वांगडोंग, चीन
ब्रांड नाम JIETENG
प्रमाणन ISO/TS16949/RoHS/TS16949
मॉडल संख्या रोजर्स FR4
न्यूनतम आदेश मात्रा बातचीत योग्य
मूल्य negotiable
पैकेजिंग विवरण वैक्यूम पैकिंग खाली डिब्बों में
प्रसव के समय 5-8 दिन डिलीवरी
भुगतान शर्तें बातचीत योग्य
आपूर्ति की क्षमता प्रति वर्ष 150000 वर्ग मीटर / वर्ग मीटर

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
बोर्ड की मोटाई 1.6 मिमी मूलभूत सामग्री सीईएम-1
Min. मिन। line spacing पंक्ति रिक्ति 0.2 मिमी मिलाप मुखौटा रंग हरा
परीक्षण सेवा ई-टेस्ट पीसीबी मानक आईपीसी-ए-610 डी
प्रमुखता देना

18um लचीला मुद्रित सर्किट बोर्ड

,

70um लचीला मुद्रित सर्किट बोर्ड

,

18um मुद्रित सर्किट असेंबली
एक संदेश छोड़ें
उत्पाद विवरण

पीसीबी बोर्ड निर्माता बहुपरत मुद्रित सर्किट बोर्डों को इकट्ठा करते हैं

आवश्यक विवरण

प्रकार:
उपभोक्ता इलेक्ट्रॉनिक्स पीसीबीए
उत्पत्ति का स्थान:
ग्वांगडोंग, चीन
प्रदायक प्रकार:
OEM / ओडीएम
तांबे की मोटाई:
18-70um
मूलभूत सामग्री::
FR4
मोटाई::
0.4/0.6/0.8/1.0/1.2/1.6/2.0 ..
सबसे छोटा एपर्चर ::
0.2 मिमी
सतह का उपचार::
ओएसपी, टिन, छिड़काव, सोना चढ़ाना





















परियोजना
संसाधन क्षमता
विस्तृत प्रक्रिया स्पष्टीकरण
उत्पादन परत संख्या
1 ~ 10 मंजिलें
डिजाइन दस्तावेजों के अनुसार, छिद्रित प्लेटों की 1 ~ 10 परतें बनाई जा सकती हैं।
अधिकतम आकार
600x600 मिमी
नीचे वी-कट मशीन पास करने के लिए आकार बहुत बड़ा है।
न्यूनतम आकार
7x7 मिमी
7 मिमी की समीक्षा करने की आवश्यकता है
समोच्च सहिष्णुता
± 0.15 मिमी
वी-कट प्लेट आकार सहिष्णुता 0.15 मिमी
प्लेट की मोटाई विशिष्टता
0.4 ~ 3.2 मिमी
0.4/0.6/0.8/1.0/1.2/1.6/2.0 ..
मोटाई सहिष्णुता
± 10%
कॉपर जमाव, मिलाप प्रतिरोध, टिन छिड़काव और अन्य प्रक्रियाएं प्लेट की मोटाई को प्रभावित करेंगी।
सीमा रेखा चौड़ाई
5 मील (0.127 मिमी)
लाइन की चौड़ाई जितना संभव हो 6mil(0.15mm) से बड़ी है।
सीमा रेखा दूरी
5 मील (0.127 मिमी)
लाइन स्पेसिंग जितना संभव हो 6 एमएलएल (0.15 मिमी) से अधिक होना चाहिए।
समाप्त तांबे की मोटाई
1 ऑउंस (35um)
1oz पारंपरिक स्टील की मोटाई है, जिसे 20z और 3oz तक बढ़ाया जा सकता है।
मैकेनिकल ड्रिलिंग
0.25 ~ 6.3 मिमी
0.25 न्यूनतम एपर्चर है और 6.3 अधिकतम एपर्चर है।
छिद्र सहिष्णुता
± 0.075 मिमी
यह सहिष्णुता स्वीकार्य योग्य सीमा के भीतर है।
न्यूनतम चरित्र
चौड़ाई ≥0.15mm/ ऊंचाई ≥ 0.85mm
पात्र बहुत छोटे हैं, जिससे अस्पष्टता हो सकती है।
रेखा से आकार की दूरी
≥12 मील (0.3 मिमी)
गोंग या वी-कट करते समय सुरक्षित दूरी बनाए रखें।
वेल्डिंग प्रतिरोध प्रकार
सहज स्याही / मैट स्याही
हरा / नीला / सफेद / काला / लाल / बैंगनी तेल
स्पेसिंग-फ़्री पज़ल
ओम्म
इंपोजिशन शिपमेंट के दौरान, इंटरमीडिएट क्लीयरेंस 0 होता है।
अंतरिक्ष पहेली
1.5 मिमी
जब ब्याह की दूरी 1.5 मिमी से कम होती है, तो गोंग एज की कठिनाई बढ़ जाएगी।



OEM 18um-70um फ्लेक्सिबल प्रिंटेड सर्किट बोर्ड PCB असेंबली 0
