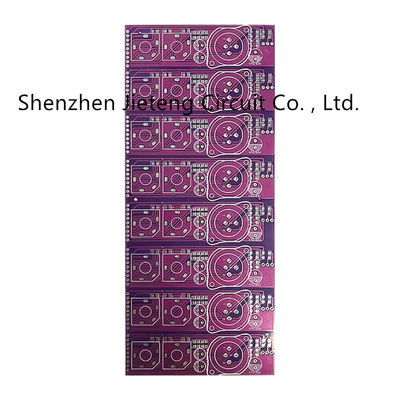

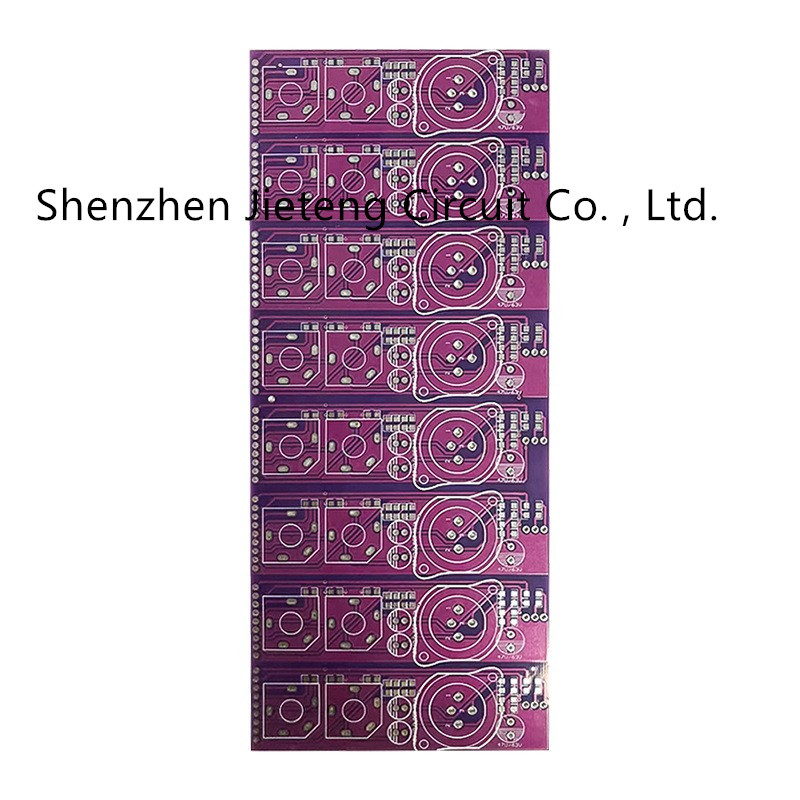

FR4 मल्टीलेयर SMT असेंबली सर्विस थिक कॉपर PCBA मदरबोर्ड सर्किट बोर्ड
| उत्पत्ति के प्लेस | ग्वांगडोंग, चीन |
|---|---|
| ब्रांड नाम | JIETENG |
| प्रमाणन | ISO/TS16949/RoHS/TS16949 |
| मॉडल संख्या | पीसीबीए |
| न्यूनतम आदेश मात्रा | बातचीत योग्य |
| मूल्य | negotiable |
| पैकेजिंग विवरण | <i>1. at buyer's request;</i> <b>1. खरीदार के अनुरोध पर;</b> <i>2. inner, vaccum package;</i> <b |
| प्रसव के समय | 3-8 दिन डिलीवरी |
| भुगतान शर्तें | बातचीत योग्य |
| आपूर्ति की क्षमता | 200000 टुकड़ा / टुकड़े प्रति माह |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| लागू घटक | 0805 | आवेदन पत्र | इलेक्ट्रॉनिक्स डिवाइस |
|---|---|---|---|
| प्रयोग | एलईडी श्रीमती बड़ी मात्रा में उत्पादन | वज़न | लगभग 270 किग्रा |
| प्रमुखता देना | बहुपरत श्रीमती विधानसभा सेवा,FR4 PCBA श्रीमती विधानसभा सेवा,FR4 PCBA मदरबोर्ड |
||
उत्पाद विवरण
PCBA प्रोग्राम डेवलपमेंट डिज़ाइन FR4 मल्टीलेयर सर्किट बोर्ड मोटी कॉपर प्लेट प्रोडक्शन प्रोसेसिंग
आवश्यक विवरण
| पीसीबी निर्माण क्षमता | |
| वस्तु | विनिर्देश |
| सामग्री | एफआर-4,FR1, FR2;सीईएम-1, सीईएम-3, रोजर्स,टेफ्लॉन, अरलॉन, एल्यूमिनियम बेस, कॉपर बेस, सिरेमिक, क्रॉकरी इत्यादि। |
| टिप्पणियां | उच्च टीजी सीसीएल उपलब्ध है(टीजी> = 170℃) |
| बोर्ड की मोटाई समाप्त करें | 0.2 मिमी-6.00 मिमी (8mil-126mil) |
| सतह खत्म | गोल्ड फिंगर (> = 0.13um), इमर्सन गोल्ड (0.025-0075um), प्लेटिंग गोल्ड (0.025-3.0um), HASL (5-20um), OSP (0.2-0.5um) |
| आकार | मार्ग,पंच,वि कटौती,नाला |
| सतह का उपचार | सोल्डर मास्क (काला, हरा, सफेद, लाल, नीला, मोटाई> = 12um, ब्लॉक, BGA) |
| सिल्कस्क्रीन (काला, पीला, सफेद) | |
| छीलने योग्य-मास्क (लाल, नीला, मोटाई> = 300um) | |
| न्यूनतम कोर | 0.075 मिमी (3mil) |
| तांबे की मोटाई | 1/2 औंस मिन;12 ऑउंस मैक्स |
| न्यूनतम ट्रेस चौड़ाई और रेखा रिक्ति | 0.075 मिमी/0.075मिमी(3 मील/3 मील) |
| सीएनसी ड्रिलिंग के लिए न्यूनतम होल व्यास | 0.1 मिमी (4mil) |
| पंचिंग के लिए मिन होल डायमीटर | 0.6 मिमी (35mil) |
| सबसे बड़ा पैनल आकार | 610 मिमी * 508 मिमी |
| छेद की स्थिति | +/- 0.075mm(3mil) सीएनसी ड्रिलिंग |
| कंडक्टर चौड़ाई (डब्ल्यू) | +/- 0.05mm(2mil) या +/- मूल का 20% |
| होल व्यास (एच) | पीटीएचएल:+/-0.075mm(3mil) |
| गैर पीटीएचएल: +/- 0.05 मिमी (2 मील) | |
| रूपरेखा सहिष्णुता | +/- 0.1 मिमी(4mil)सीएनसी रूटिंग |
| ताना और मोड़ | 0.70% |
| इन्सुलेशन प्रतिरोध | 10कोहम-20मोह्म |
| प्रवाहकत्त्व | <50ohm |
| परीक्षण वोल्टेज | 10-300 वी |
| पैनल का आकार | 110 x 100 मिमी (न्यूनतम) |
| 660 x 600 मिमी (अधिकतम) | |
| परत-परत गलत पंजीकरण | 4 परतें: 0.15 मिमी (6 मील) अधिकतम |
| 6 परतें: 0.25 मिमी (10 मील) अधिकतम | |
| एक भीतरी परत के सर्किटरी पैटर्न के छेद के किनारे के बीच न्यूनतम अंतर | 0.25 मिमी (10 मील) |
| आंतरिक परत के सर्किटरी पैटर्न के लिए बोर्ड की रूपरेखा के बीच न्यूनतम अंतर | 0.25 मिमी (10 मील) |
| बोर्ड मोटाई सहिष्णुता |
4 परतें:+/- 0.13mm(5mil) |
