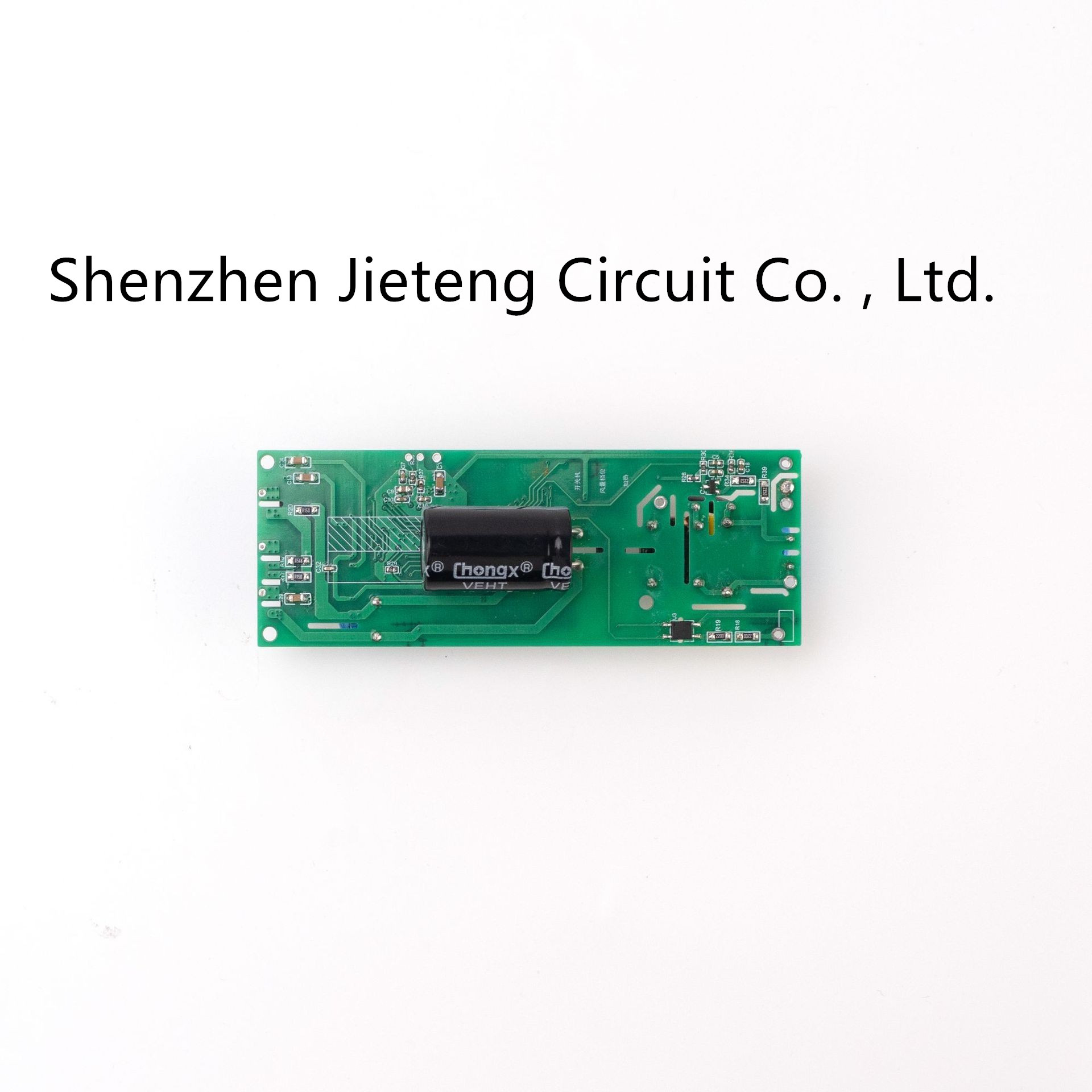

OEM एल्यूमीनियम CEM 12 परत सर्किट बोर्ड पीसीबी निर्माण

  • OEM Aluminum CEM 12 Layer Circuit Board PCB Fabrication
उत्पत्ति के प्लेस ग्वांगडोंग, चीन
ब्रांड नाम JIETENG
प्रमाणन ISO/TS16949/RoHS/TS16949
मॉडल संख्या पीसीबीए
न्यूनतम आदेश मात्रा बातचीत योग्य
मूल्य negotiable
पैकेजिंग विवरण इनर पैकिंग: वैक्यूम पैकिंग/प्लास्टिक बैग बाहरी पैकिंग: मानक गत्ते का डिब्बा पैकिंग
प्रसव के समय 5-10 दिन डिलीवरी
भुगतान शर्तें बातचीत योग्य
आपूर्ति की क्षमता प्रति माह 10000 टुकड़ा / टुकड़े

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
गारंटी 90 दिन नाम श्रीमती ऑफ़लाइन एओआई
उत्पाद का नाम स्क्वीजी असेंबली समारोह कोडांतरण
पीसीबी आकार 330x50-250 मिमी फीडर क्षमता बाउल फीडर (8लेन)+16 स्लॉट/58 स्लॉट
प्रमुखता देना

OEM 12 परत सर्किट बोर्ड

,

CEM 12 परत सर्किट बोर्ड

,

OEM 12 परत पीसीबी निर्माण
एक संदेश छोड़ें
उत्पाद विवरण

पीसीबी सर्किट बोर्ड ने ब्लाइंड-होल बोर्ड हाई-फ्रीक्वेंसी गोंग्स मिलिट्री 12-लेयर मनमानी लेवल सर्किट बोर्ड को दफन कर दिया

आवश्यक विवरण
मॉडल संख्या:
OEM पीसीबी विधानसभा
उत्पत्ति का स्थान:
ग्वांगडोंग, चीन
ब्रांड का नाम:
फास्ट पीसीबीए
गंभीर:
पीसीबी और श्रीमती विधानसभा
परतों की संख्या:
1-48
ड्रिल विचलन:
± 0.002"(0.05 मिमी)
न्यूनतम सोल्डर मास्क क्लीयरेंस:
0.003"(0.07मिमी)
पीसीबी की सहनशीलता:
± 5%
खत्म बोर्ड का अधिकतम आकार:
700 * 460 मिमी
एमओक्यू:
नहीं moq (1 पीसी)
पीसीबी रूपरेखा:
स्क्वायर, सर्कल, अनियमित (जिग्स के साथ)
उप-विधानसभा:
प्लास्टिक, धातु, स्क्रीन
प्रमाणपत्र:
IATF16949, ISO13485, ISO9001
मूलभूत सामग्री:
FR-4, एल्युमिनियम, CEM, Hg-170
तांबे की मोटाई:
35um,1oz, 2oz
बोर्ड की मोटाई:
0.3 मिमी -8 मिमी
मिन।छेद का आकार:
0.15 mm
मिन।रेखा की चौडाई:
0.25 एमएम
मिन।पंक्ति रिक्ति:
0.25 एमएम
सतही परिष्करण:
एचएएसएल, एनआईजी, विसर्जन चांदी, विसर्जन टिन, ओएसपी

































लेख विवरण क्षमता
सामग्री टुकड़े टुकड़े सामग्री FR4, उच्च TG FR4, उच्च आवृत्ति, फिटकिरी, FPC...
बोर्ड काटना परतों की संख्या 1-48
भीतरी परतों के लिए न्यूनतम मोटाई
(सीयू मोटाई को बाहर रखा गया है)		 0.003”(0.07मिमी)
बोर्ड की मोटाई मानक (0.1-4 मिमी ± 10%)
मिन। सिंगल/डबल:0.008±0.004"
4परत:0.01±0.008"
8परत:0.01±0.008"
धनुष और मरोड़ 7/1000 से अधिक नहीं
तांबे का वजन बाहरी घन वजन 0.5-4 0z
भीतरी घन वजन 0.5-3 0z
ड्रिलिंग न्यूनतम आकार 0.0078”(0.2मिमी)
ड्रिल विचलन ±0.002″(0.05मिमी)
पीटीएच छेद सहिष्णुता ±0.002″(0.005मिमी)
एनपीटीएच छेद सहिष्णुता ±0.002″(0.005मिमी)
सोल्डर मास्क रंग हरा, सफेद, काला, लाल, नीला…
मिन सोल्डर मास्क क्लीयरेंस 0.003″(0.07मिमी)
मोटाई (0.012*0.017मिमी)
silkscreen रंग सफेद, काले, पीले, नीले…
न्यूनतम आकार 0.006″(0.15मिमी)
फिनिश बोर्ड का अधिकतम आकार 700 * 460 मिमी
सतह खत्म एचएएसएल, एनआईजी, विसर्जन चांदी, विसर्जन टिन, ओएसपी ...
पीसीबी रूपरेखा स्क्वायर, सर्कल, अनियमित (जिग्स के साथ)
पैकेट क्यूएफएन, बीजीए, एसएसओपी, पीएलसीसी, एलजीए
