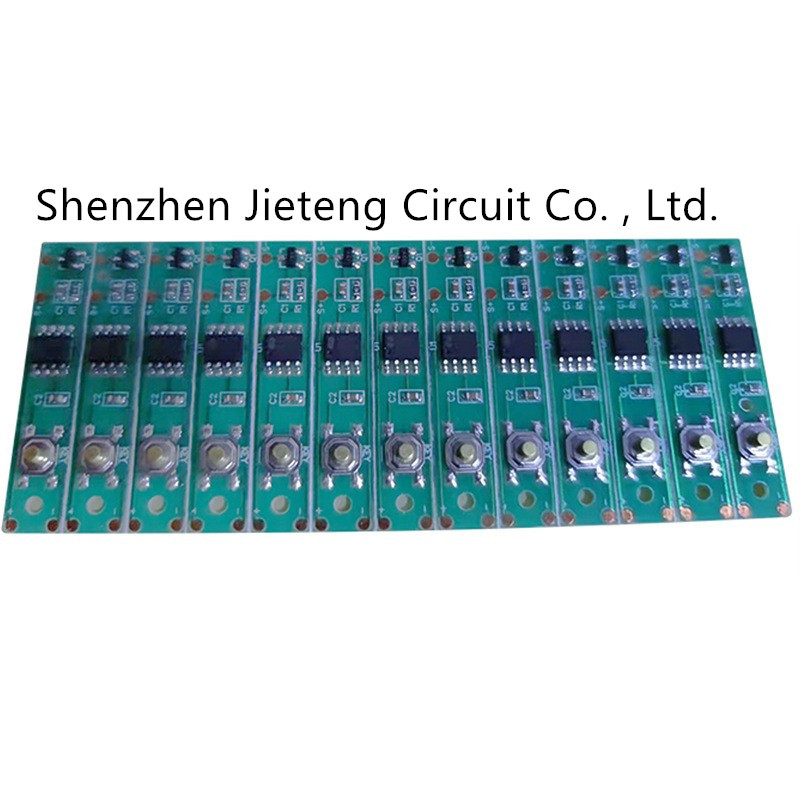

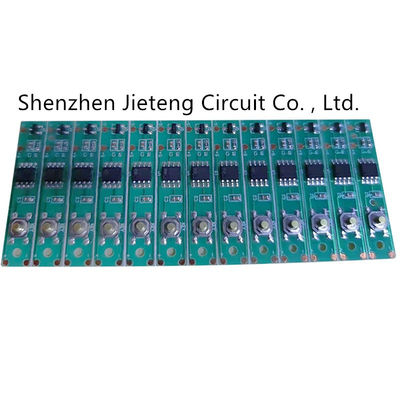

HDI बोर्ड SMT असेंबली सर्विस 12 लेयर PCB वन-स्टॉप सर्विस

  • HDI Board SMT Assembly Service 12 Layer PCB One-Stop Service
उत्पत्ति के प्लेस ग्वांगडोंग, चीन
ब्रांड नाम JIETENG
प्रमाणन ISO/TS16949/RoHS/TS16949
मॉडल संख्या पीसीबीए
न्यूनतम आदेश मात्रा बातचीत योग्य
मूल्य negotiable
पैकेजिंग विवरण आंतरिक वैक्यूम पैकिंग; बाहरी मानक दफ़्ती बॉक्स, विशेष पैकेज का अनुरोध किया।
प्रसव के समय 3-10 दिन डिलीवरी
भुगतान शर्तें बातचीत योग्य
आपूर्ति की क्षमता प्रति माह 100000 टुकड़ा / टुकड़े

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
समारोह कोडांतरण फीडर क्षमता उल्लू फीडर (8 लेन) + 16 स्लॉट / 58 स्लॉट
रफ़्तार 26000चिप्स / एच समय - सीमा भुगतान के 1-3 दिन बाद
प्रमुखता देना

एचडीआई बोर्ड एसएमटी असेंबली सर्विस

,

12 लेयर एसएमटी असेंबली सर्विस

,

एचडीआई बोर्ड 12 लेयर पीसीबी
एक संदेश छोड़ें
उत्पाद विवरण

एचडीआई बोर्ड मनमाने स्तर के पीसीबी बोर्ड बोर्ड की 12 परतें ब्लाइंड होल बोर्ड हाई फ्रीक्वेंसी गोंग्स मिलिट्री



आवश्यक विवरण
मॉडल संख्या:
पीसीबीए
प्रकार:
घरेलू उपकरण पीसीबीए
उत्पत्ति का स्थान:
ग्वांगडोंग, चीन
ब्रांड का नाम:
पीसीबी और पीसीबीए
प्रदायक प्रकार:
पीसीबी, पीसीबीए, एफपीसी, एचडीआई, आरएफपीसी
तांबे की मोटाई:
एक आउंस
वस्तु:
शेन्ज़ेन में अद्भुत पीसीबी और पीसीबीए निर्माता
अधिकतम प्रसंस्करण क्षेत्र:
680 x 1000 एमएम
सिल्कस्क्रीन रंग:
काला, सफेद, लाल, हरा
कीवर्ड:
OEM अनुबंध विनिर्माण पीसीबी
सामग्री:
FR4, आपकी पसंद के अनुसार कोई विशेष सामग्री
सेवा:
एक बंद सेवा
एमओक्यू:
1 पीसी
डिलीवरी का समय:
नमूना 3 दिनों के भीतर उपलब्ध है
आवेदन पत्र:
इलेक्ट्रॉनिक उत्पाद
प्रमाणपत्र:
रोश।आईएसओ 9001।




पीसीबी क्षमता
परत की संख्या
1 - 20 परत
अधिकतम प्रसंस्करण क्षेत्र
680 × 1000 एमएम


न्यूनतम बोर्ड की मोटाई
2 परत - 0.3MM (12 मील)
4 परत - 0.4 एमएम (16 मील)
6 परत - 0.8 एमएम (32 मील)
8 परत - 1.0 एमएम (40 मील)
10 परत - 1.1 एमएम (44 मील)
12 परत - 1.3 एमएम (52 मील)
14 परत - 1.5 एमएम (59 मील)
16 परत - 1.6 एमएम (63 मील)
18 परत - 1.8 एमएम (71 मील)
समाप्त बोर्ड मोटाई सहिष्णुता
मोटाई ≤ 1.0 एमएम, सहनशीलता: ± 0.1 एमएम
1.0 एमएम ≤ मोटाई ≤ 6.5 एमएम, सहनशीलता ± 10%
घुमा और झुकना
≤ 0.75%, न्यूनतम: 0.5%
टीजी की रेंज
130 - 215 ℃
प्रतिबाधा सहिष्णुता
± 10%, न्यूनतम: ± 5%
हाय-पॉट टेस्ट
अधिकतम: 4000V/10MA/60S


सतह का उपचार
एचएएसएल, लीड के साथ, एचएएसएल फ्री लीड
फ्लैश गोल्ड, इमर्शन गोल्ड
विसर्जन चांदी, विसर्जन टिन
गोल्ड फिंगर, ओएसपी





हमारा फायदा
सामग्री प्रौद्योगिकी
हमारा उत्पादन
सामान्य उत्पादन
नियमित/विशेष
1. हमारा (टीजी 170) एफआर 4:
उच्च गुणवत्ता वाली सामग्री, उत्कृष्ट गर्मी प्रतिरोध, उच्च तापमान में विकृत नहीं होगा, कोई झाग नहीं, कोई जलन नहीं, अच्छा
विद्युत आवेश, प्रभाव प्रतिरोध, आर्द्रता-प्रतिरोध में प्रदर्शन

2. हमारा FR4
विद्युत प्रभार, प्रभाव प्रतिरोध, आर्द्रता प्रतिरोध में अच्छा प्रदर्शन

3. हमारा सीईएम
कोई गड़गड़ाहट

4. हमारे रोजर्स
उच्च आवृत्ति में अच्छा प्रदर्शन

5. हमारा एल्यूमिनियम
उत्कृष्ट गर्मी फैलाव
1. सामान्य FR4
उच्च ताप कार्य

2. सामान्य सीईएम
नम स्थितियों में विस्तार और विकृति
कारखाना
हमारे पास स्वचालित उत्पादन लाइन है।स्वचालित उत्पादन लाइन पीसीबी उत्पादन की सटीकता और दक्षता में सुधार करती है, यह बनाती है
सतह चमकदार, साफ और अधिक चिकनी होती है, और यह लागत को कम करने में मदद करती है।
कृत्रिम उत्पादन लाइन
बोर्ड के माध्यम से अंधा/दफन, उच्च घनत्व इंटरकनेक्ट (1+1,N+1)
3-डी वायरिंग डिज़ाइन के घनत्व को बढ़ाते हुए, पीसीबी बोर्डों की मोटाई और मात्रा को कम करने वाली एचडीआई तकनीक का अनुप्रयोग।
मुश्किल निर्माता, उच्च लागत
मुक़ाबला
सिग्नल भेजने और प्राप्त करने की विश्वसनीयता और स्थिरता में अच्छा प्रदर्शन
उच्च लागत
भूतल तकनीक
1.आईएमजी: चिकनी सतह, अच्छा आसंजन, लंबे समय तक उपयोग करने के तहत कोई ऑक्सीकरण नहीं
2. सोना चढ़ाना (मोटा सोना: 1-50U"): अच्छा पहनने का प्रतिरोध
3.एचएएसएल: बेहतर कीमत, आसान ऑक्सीकरण नहीं, वेल्डिंग के लिए आसान, चिकनी सतह
4.एचएएल: बेहतर कीमत, आसान ऑक्सीकरण नहीं, वेल्डिंग के लिए आसान
1. आईएमजी: उच्च कीमत
2. सोना चढ़ाना (मोटा सोना): उच्च कीमत
3. एचएएल: सतह सपाट नहीं है, बीएजी पैकेजिंग के लिए उपयुक्त नहीं है
कॉपर वाया / सरफेस (20-25UM, 0.5-60Z)
लेजर होलिंग: न्यूनतम 0.1 एमएम, यांत्रिक छिद्र: न्यूनतम 0.2 एमएम
0.1 एमएम तक पहुंचना मुश्किल है
मल्टीलेयर बोर्ड (4-20 एल), बीजीए (सीपीयू)
बीजीए: उच्च घनत्व, उच्च प्रदर्शन, बहुआयामी, थर्मल विश्वसनीयता में वृद्धि, इलेक्ट्रोहीट संपत्ति में अच्छा प्रदर्शन, मिन
चौड़ाई/स्पेस: 3/3MIL

बहुपरत बोर्ड: मजबूत सूक्ष्म छिद्र, उच्च विश्वसनीयता
मुश्किल निर्माता, उच्च लागत
परीक्षा
गुणवत्ता सुनिश्चित करने के लिए, स्थापित करने और स्क्रैप करने के बाद बर्बाद होने से बचें, लागत बचाएं, पुनः कार्य के समय को बचाएं
लापरवाह
