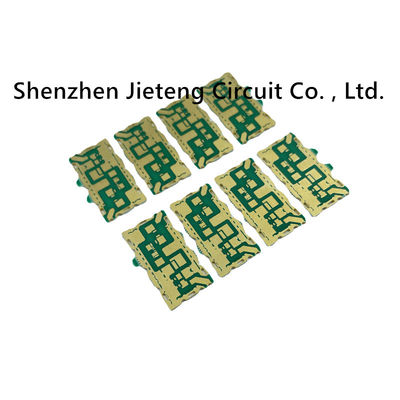

स्पीकर के लिए मल्टीलेयर PTFE ब्लूटूथ पीसीबी बोर्ड असेंबली ENEPIG फ़िनिश

  • Multilayer PTFE Bluetooth PCB Board Assembly ENEPIG Finish For Speaker
उत्पत्ति के प्लेस ग्वांगडोंग, चीन
ब्रांड नाम JIETENG
प्रमाणन ISO/TS16949/RoHS/TS16949
मॉडल संख्या पीसीबीए-3618
न्यूनतम आदेश मात्रा बातचीत योग्य
मूल्य negotiable
पैकेजिंग विवरण वैक्यूम पैकेज और मानक गत्ते का डिब्बा बाहर
प्रसव के समय 3-8 दिन डिलीवरी
भुगतान शर्तें बातचीत योग्य
आपूर्ति की क्षमता 80000 एम2/एम2 प्रति माह

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
तांबे की मोटाई 35um बोर्ड की मोटाई 0.2-6.0 मिमी
Min. मिन। hole size छेद का आकार 0.1 मिमी टाइप पीसीबी नियंत्रण बोर्ड
सेवा घटक सोर्सिंग नाम श्रीमती इलेक्ट्रॉनिक घटक PCBA सर्किट बोर्ड PCB असेंबली
वस्तु ओडीएम OEM एलईडी पीसीबीए
प्रमुखता देना

ENEPIG फिनिश पीसीबी बोर्ड असेंबली

,

PTFE PCB बोर्ड असेंबली

,

स्पीकर के लिए PTFE ब्लूटूथ पीसीबी
एक संदेश छोड़ें
उत्पाद विवरण

सिंगल और डबल-साइडेड मल्टी-लेयर पीसीबी पीसीबी हाई-फ्रीक्वेंसी मिक्स्ड प्लेट PCBA प्रोग्राम डेवलपमेंट डिजाइन बैच प्रोसेसिंग



अवलोकन
आवश्यक विवरण
मॉडल संख्या:
कस्टम पीसीबी और पीसीबी विधानसभा
प्रकार:
बहुपरत पीसीबी
उत्पत्ति का स्थान:
शेन्ज़ेन
ब्रांड का नाम:
जीतेंग
परतों की संख्या:
2 - 32 परतें
मूलभूत सामग्री:
FR-4/CEM-1/CEM-3/Polyimild/PTFE/रोजर्स
तांबे की मोटाई:
0.4-2mil (10-50um)
बोर्ड की मोटाई:
0.2-6 मिमी
मिन।छेद का आकार:
HDI के लिए 0.1mm(4mil) / 0.15mm(6mil)
मिन।रेखा की चौडाई:
0.075mm/0.075mm(3mil/3mil)
मिन।पंक्ति रिक्ति:
0.003''
सतही परिष्करण:
HASL/OSP/Ag/ENIG/ENEPIG/इमर्शन सिल्वर/टिन
बोर्ड का आकार:
रिवाज़
प्रोडक्ट का नाम:
कस्टम पीसीबी और पीसीबी विधानसभा
सोल्डर मास्क:
हरा, लाल, भूरा, सफेद
अन्य सेवा:
अवयव खरीद /विधानसभा/कस्टम पैकेजिंग
सीसा रहित प्रौद्योगिकी:
हाँ
वितरण:
डीएचएल/Fedex/यूपीएस/ईएमएस
प्रमाणपत्र:
आरओएचएस, आईएसओ/टीएस16949, आईएसओ9001
सेवा:
वन-स्टॉप ओईएम सेवा
सामग्री:
FR-4/CEM-1/CEM-3/Polyimild/PTFE/रोजर्स
सतह का उपचार:
HASL/OSP/Ag/ENIG/ENEPIG/इमर्शन सिल्वर/टिन






पीसीबी आइटम निर्माण क्षमता
परत मायने रखता है 1--20 एल
मूलभूत सामग्री एफआर 4, हाई-टीजी एफआर 4, सीईएम 3, एल्यूमिनियम, उच्च आवृत्ति (रोजर्स, टैकोनिक, एरोन, पीटीएफई, एफ 4 बी)
सामग्री की मोटाई (मिमी) 0.40, 0.60, 0.80, 1.00, 1.20, 1.50, 1.60, 2.0, 2.4, 3.2
अधिकतम बोर्ड आकार (मिमी) 1200x400 मिमी
बोर्ड रूपरेखा सहिष्णुता ± 0.15 मिमी
बोर्ड की मोटाई 0.4 मिमी - 3.2 मिमी
मोटाई सहिष्णुता ± 8%
न्यूनतम रेखा/स्थान 0.1 मिमी
मिन एनुलर रिंग 0.1 मिमी
एसएमडी पिच 0.3 मिमी
छेद
न्यूनतम छेद का आकार (यांत्रिक) 0.2 मिमी
न्यूनतम छेद का आकार (लेजर छेद) 0.1 मिमी
छेद का आकार टोल (+/-) पीटीएच: ± 0.075 मिमी; एनपीटीएच: ± 0.05 मिमी
छेद स्थिति टोल ± 0.075 मिमी
चढ़ाना
एचएसएल/एलएफ एचएएल 2.5 उम
विसर्जन सोना निकेल 3-7um Au:1-5u''
सतह खत्म एचएएल, एनआईजी, मढ़वाया सोना, विसर्जन सोना, ओएसपी
ताँबा
तांबे का वजन 0.5--6 ऑउंस
रंग
सोल्डर मास्क हरा, नीला, काला, सफेद, पीला, लाल, मैट हरा, मैट काला, मैट नीला
सिल्क स्क्रीन सफेद, काला, नीला, पीला
स्वीकार्य फ़ाइल स्वरूप Gerber फ़ाइल, Powerpcb, CAD, AUTOCAD, ORCAD, P-CAD, CAM-350, CAM2000
प्रमाणपत्र रोश, ISO9001



स्पीकर के लिए मल्टीलेयर PTFE ब्लूटूथ पीसीबी बोर्ड असेंबली ENEPIG फ़िनिश 0
